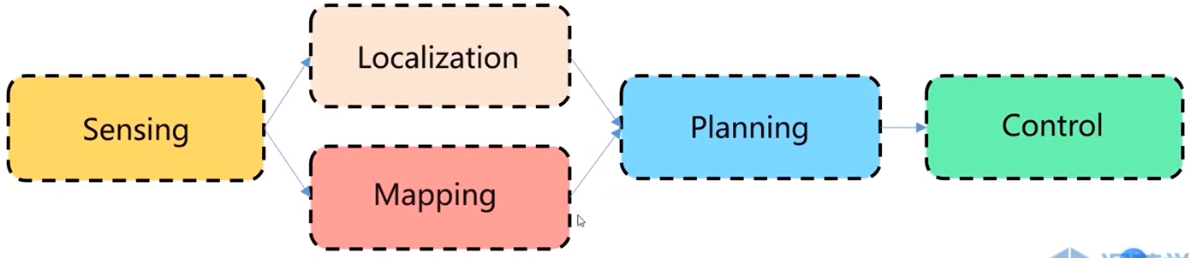

- Estimation: (location & status)
- Low latency
- High accuracy & consistency
- Perception:
- Sensing
- Map fusion & integration
- Planning
- Safety
- Dynamical feasibility
- Control
- Requirements
- Safety
- Smoothness
- Kinodynamic feasibility
- Pipeline
- Front-end: Path finding
- Low dimensional
- Discrete space

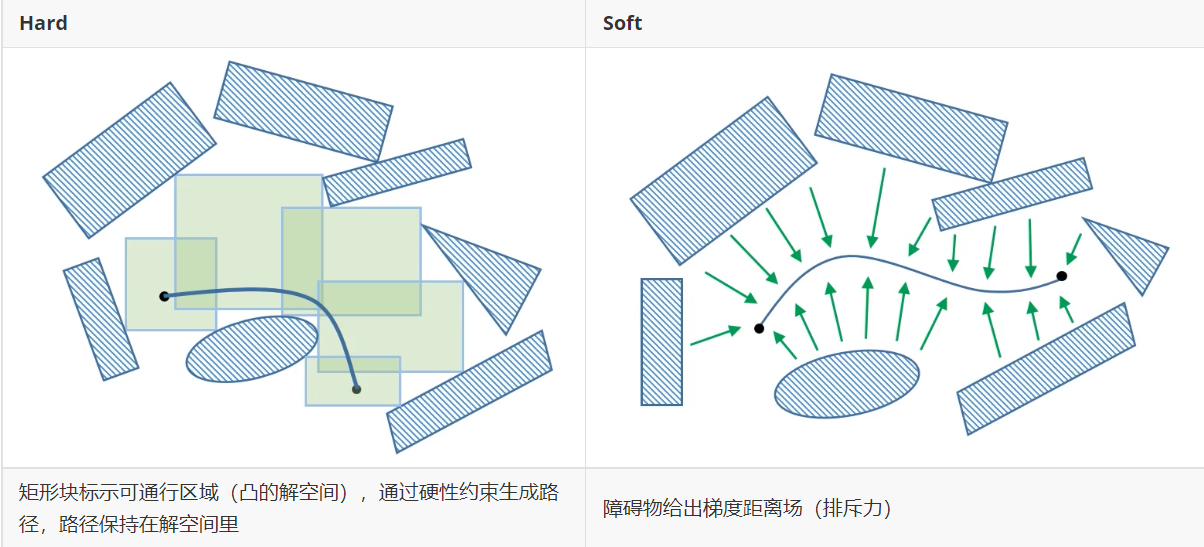

- Back-end: Trajectory generation
- High dimensional
- Continuous space
- Front-end: Path finding

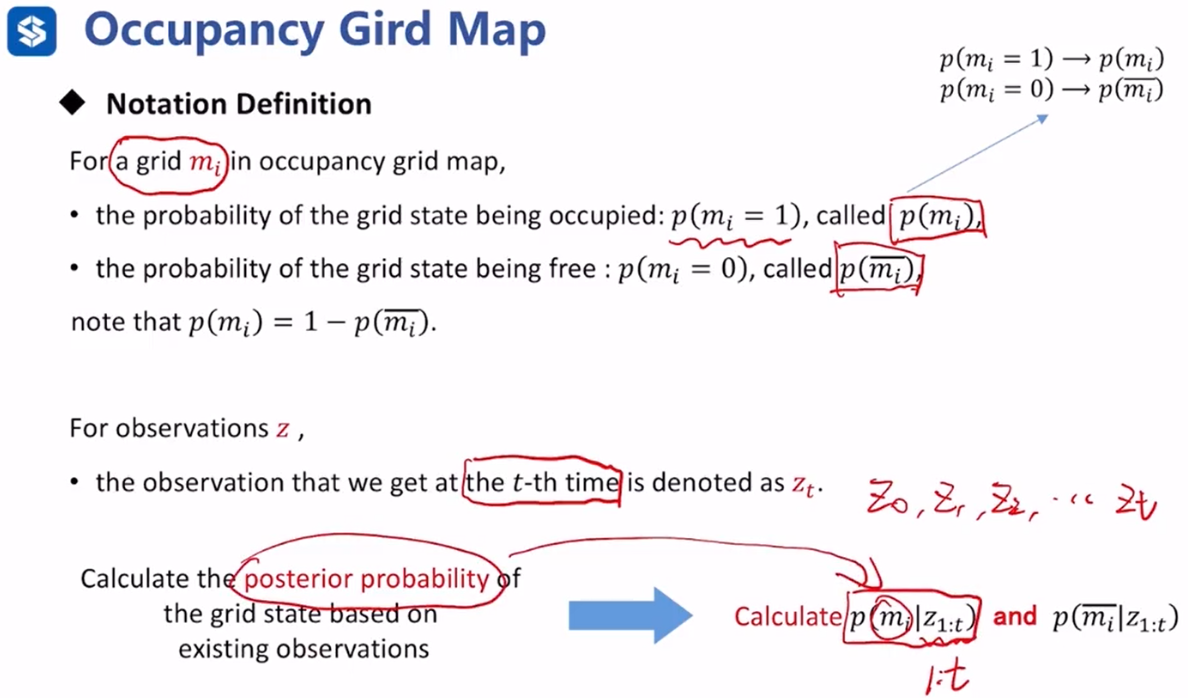

① Occupancy Grid Map https://github.com/ANYbotics/grid_map
- Most dense
- Structural
- Direct Index Query

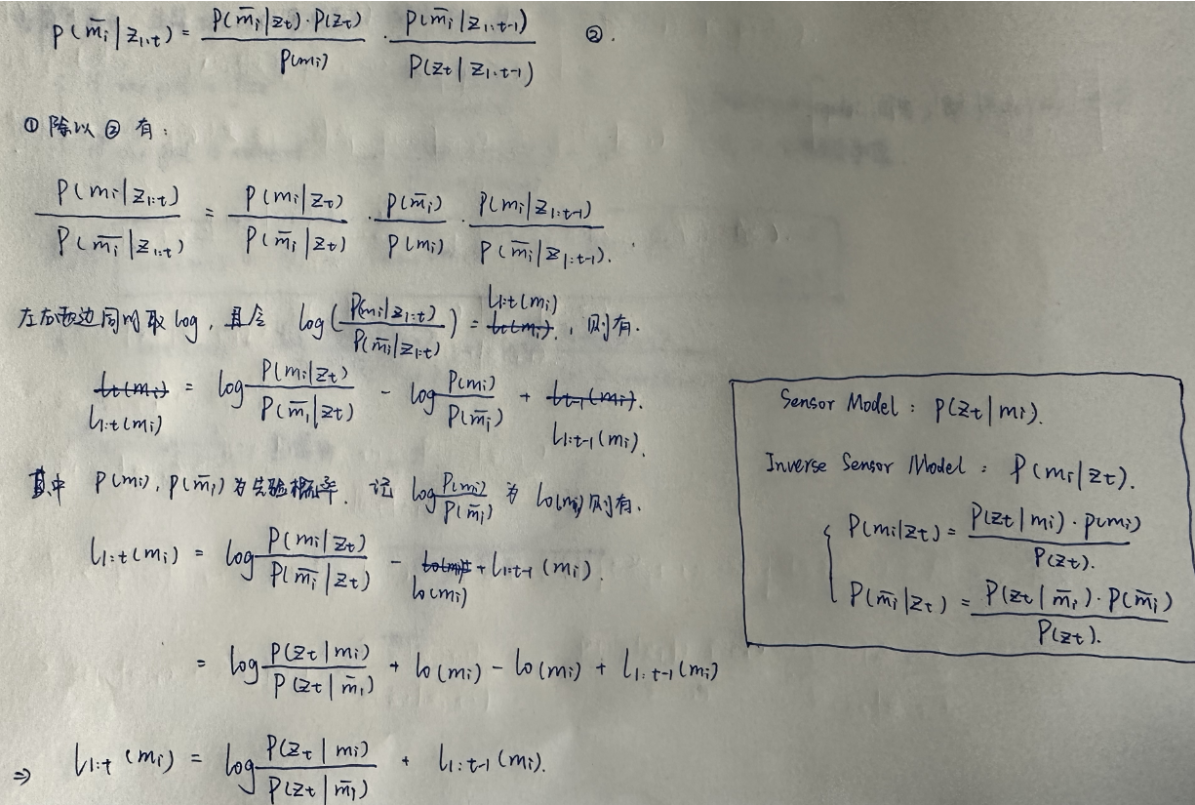

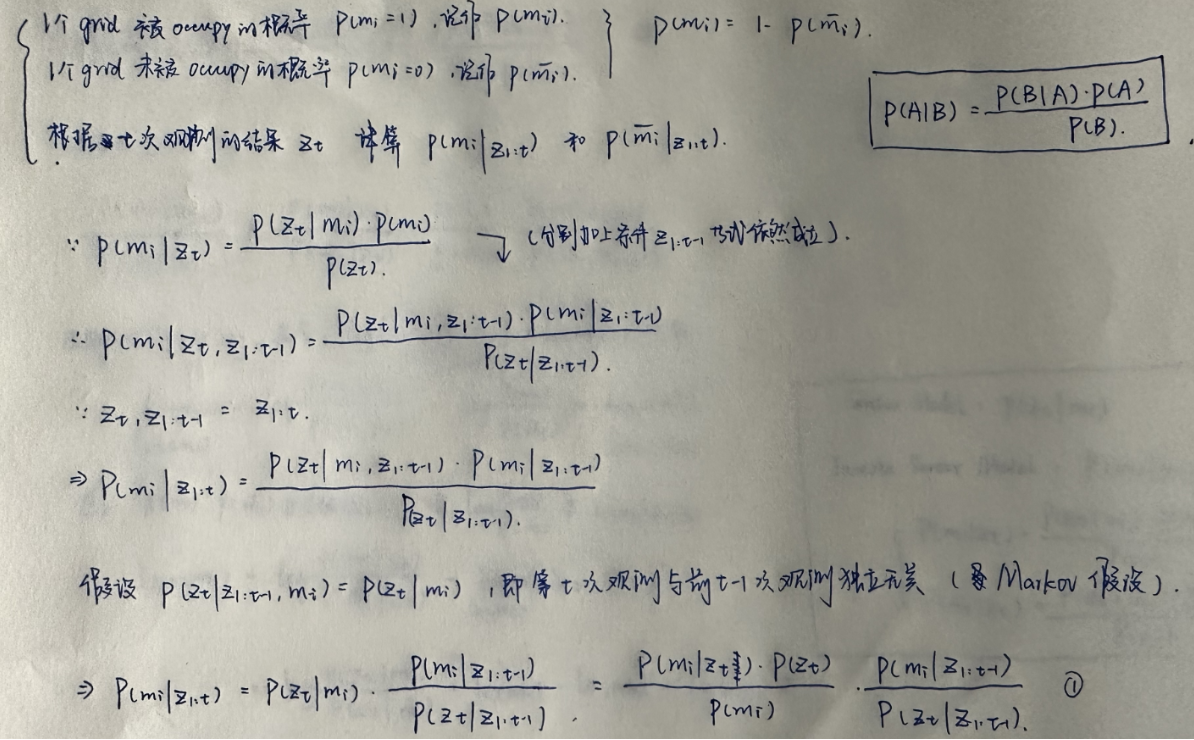

后验概率 （建立概率栅格地图）：

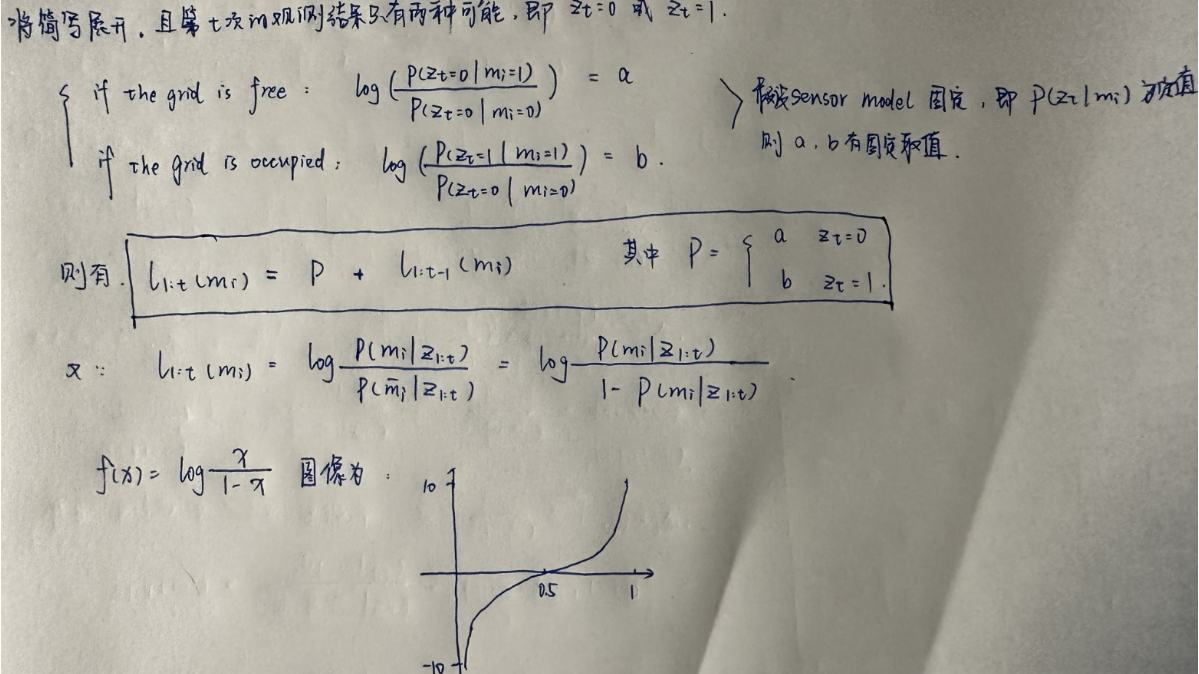

贝叶斯滤波更新概率栅格地图：
初始化l0=0，每一次观测都更新lt，设置一个阈值s，当lt>s时就认为该grid被占据

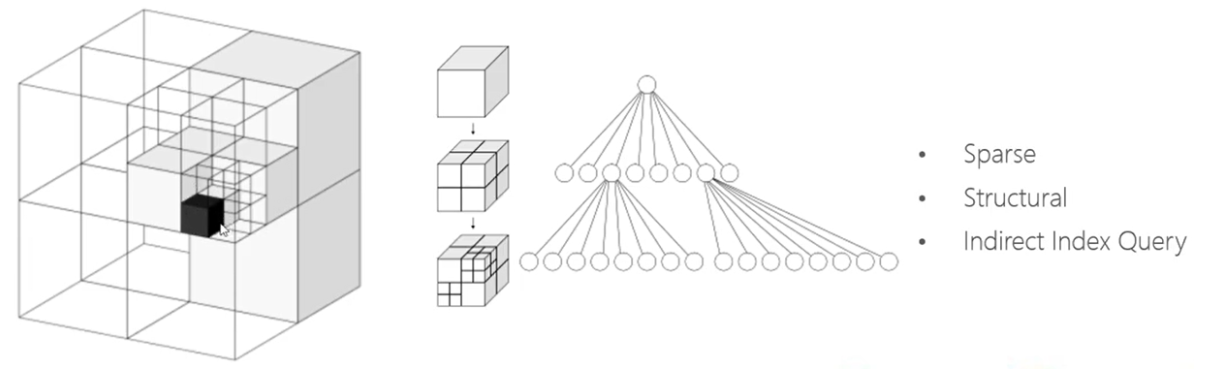

② Octo-map (八叉树) https://octomap.github.io/
- Sparse
- Structural
- Direct Index Query (间接的，通过树的结构递归的查询)
Map -> Bucket -> Blocks -> Voxel
- Most sparse
- Structural
- Indirect Index Query
④ Point Cloud Map (墙裂推荐PCL库：http://pointclouds.org/)
- Unordered
- No Index Query

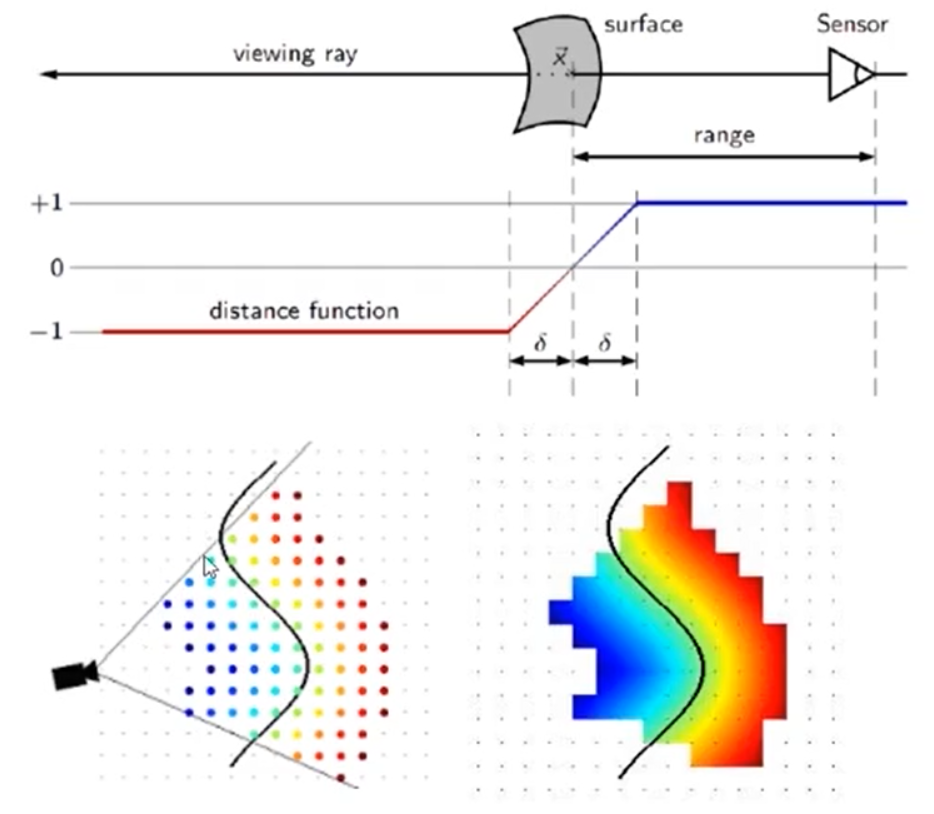

⑤ Truncated Signed Distance Functions (TSDF) Map (https://github.com/personalrobotics/OpenChisel) [截断距离场]
⑥ Euclidean Signed Distance Functions Incremental Update, Global (ESDF) Map [欧式符号距离场] （VoxBlox: https://github.com/ethz-asl/voxblox; FIESTA: https://github.com/HKUST-Aerial-Robotics/FIESTA）

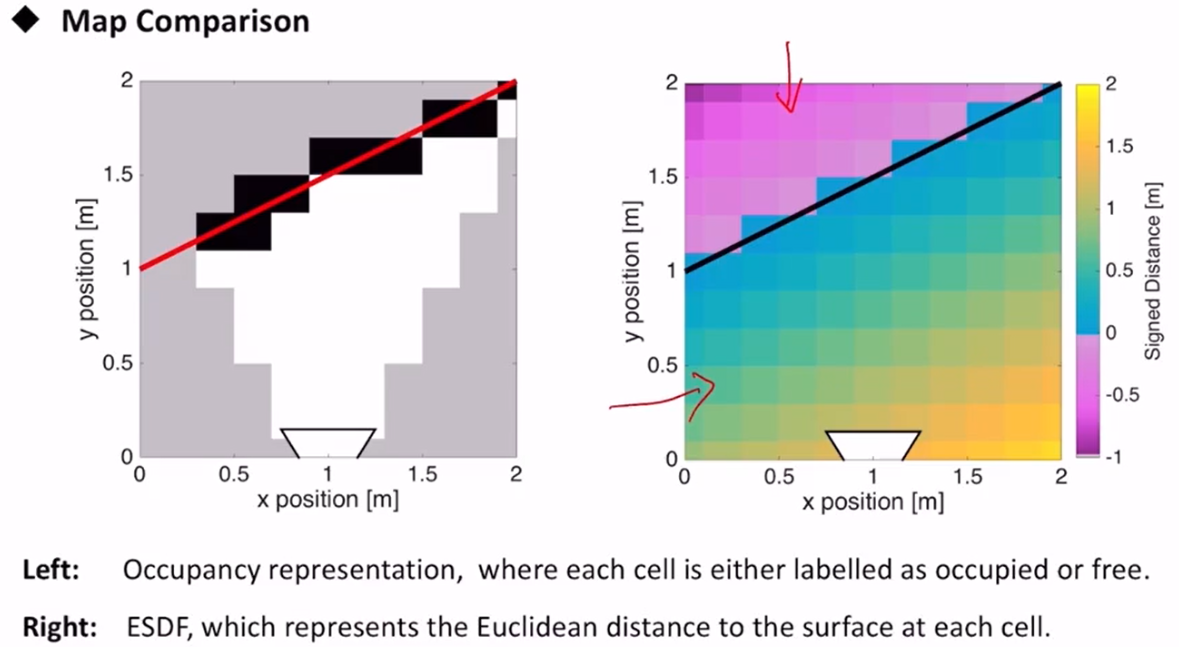

- 和占据栅格地图对比，ESDF存在负值（障碍表面内部为负值，值的大小为到最近的free的栅格的距离，而free区域内存放的是正值）

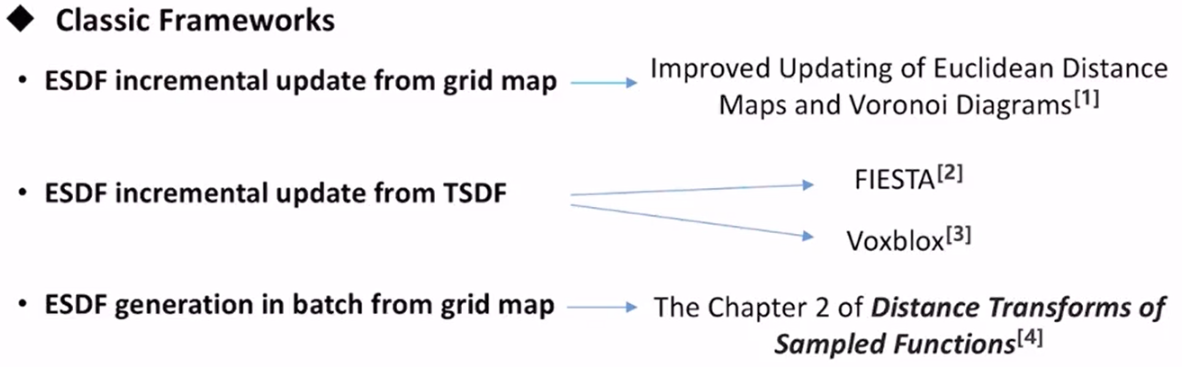

- 建立方法
- 从栅格地图增量
- 从TSDF增量
- 从栅格地图分批滚动建立（节省内存）

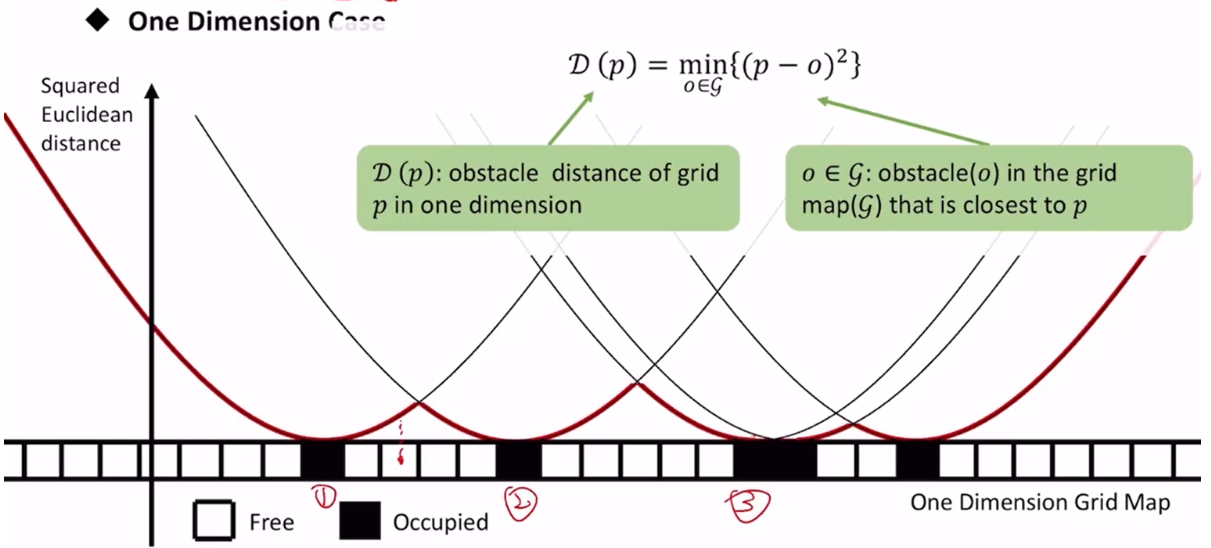

- 一维情况（下包络线：到最近障碍物的距离）

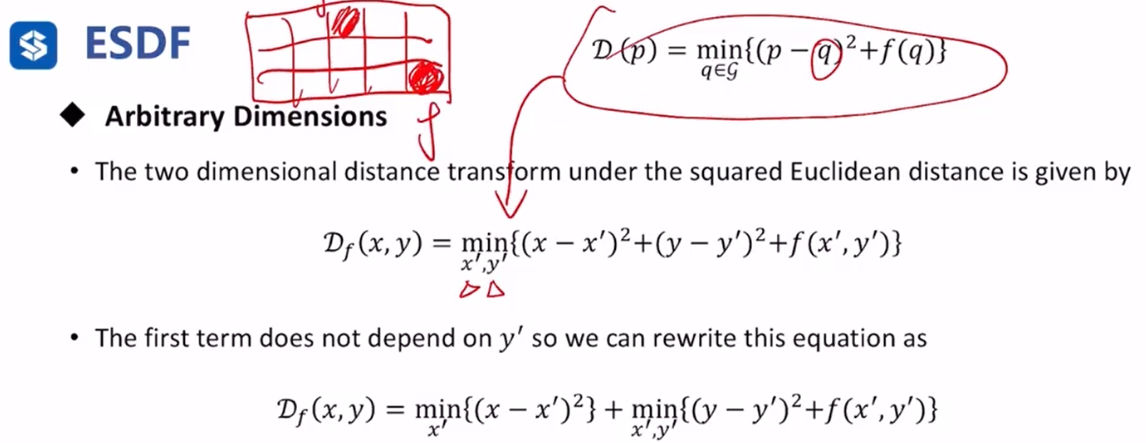

- 高维情况 [个人理解高维情况可以做抛物面取最小包络面]

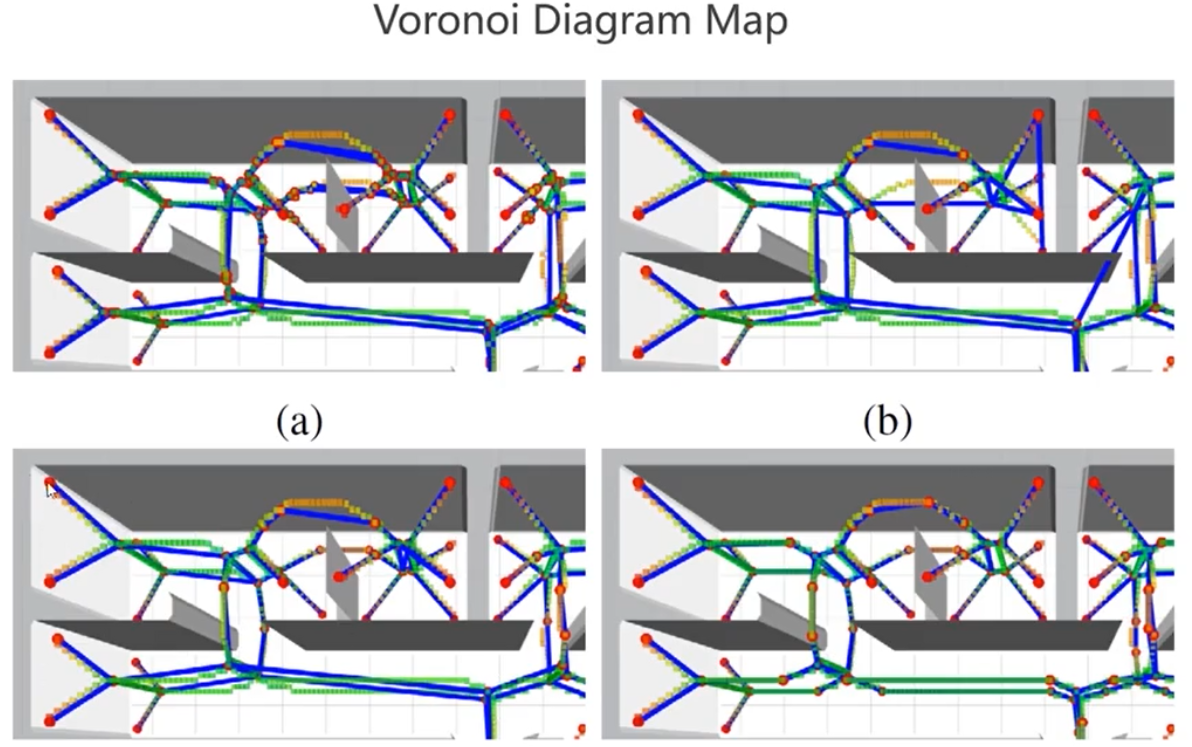

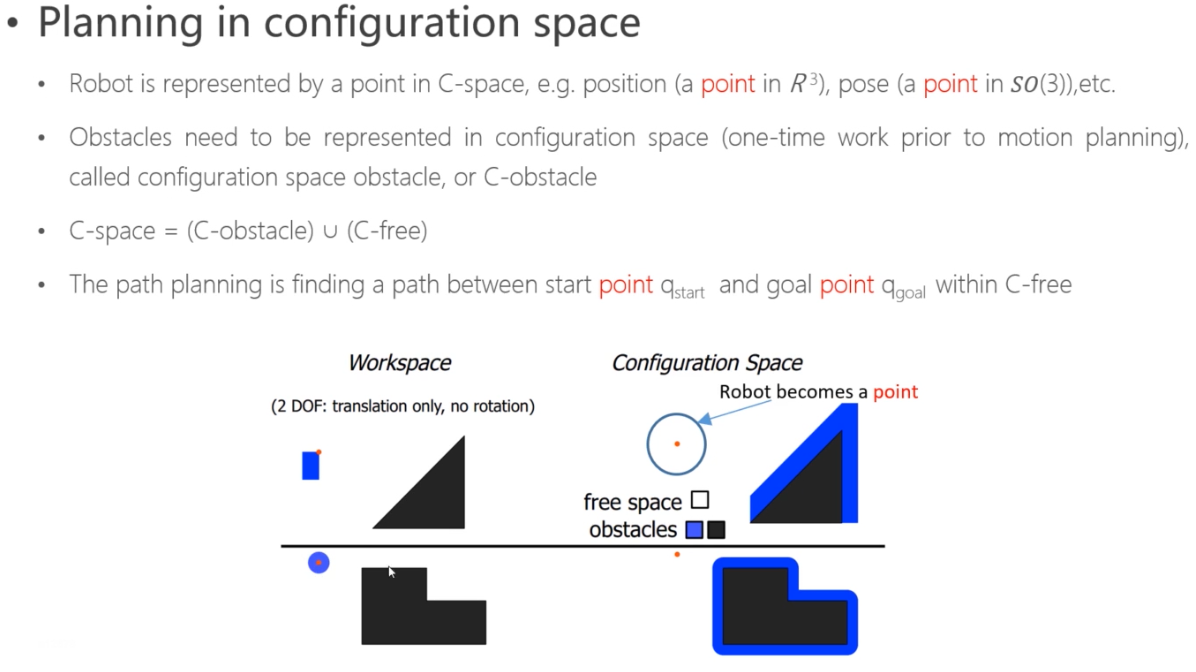

- Robot Configuration: 机器人的一个位姿(配置)
- Robot Degree Of Freedom (DOF): 用于描述机器人位姿的向量的维度n

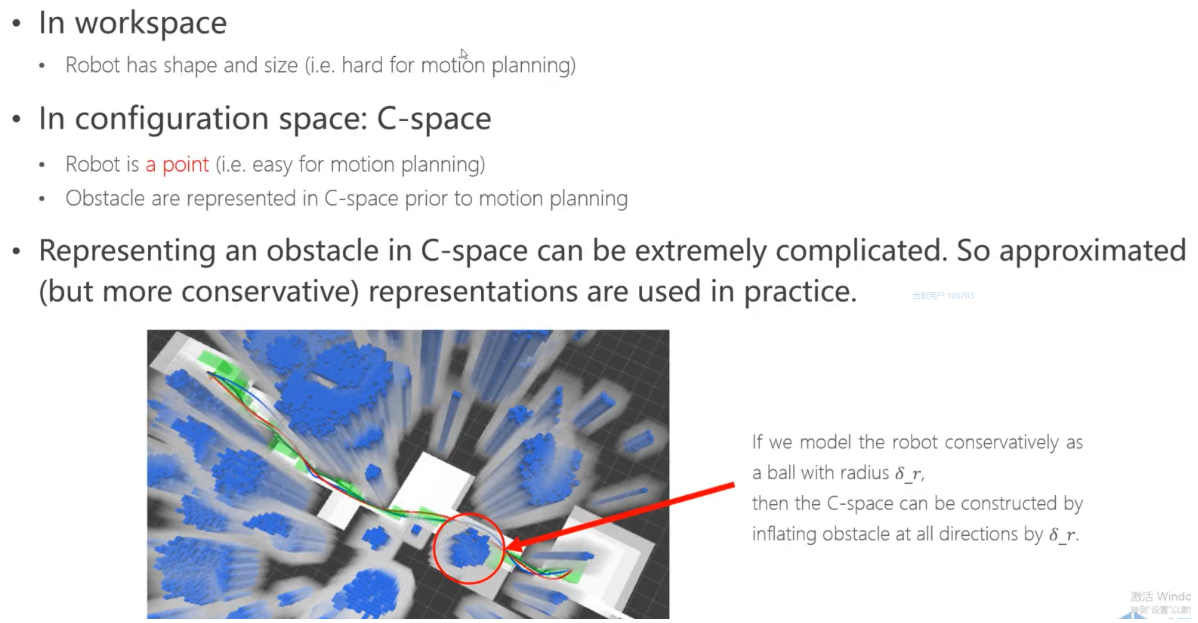

- Robot Configuration Space: n维向量空间，包含机器人所有可能的位姿

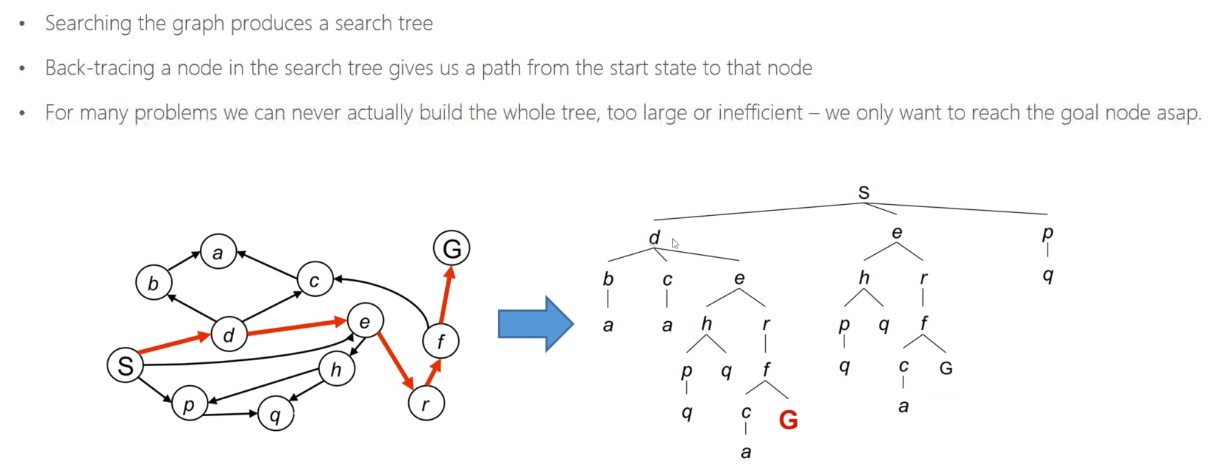

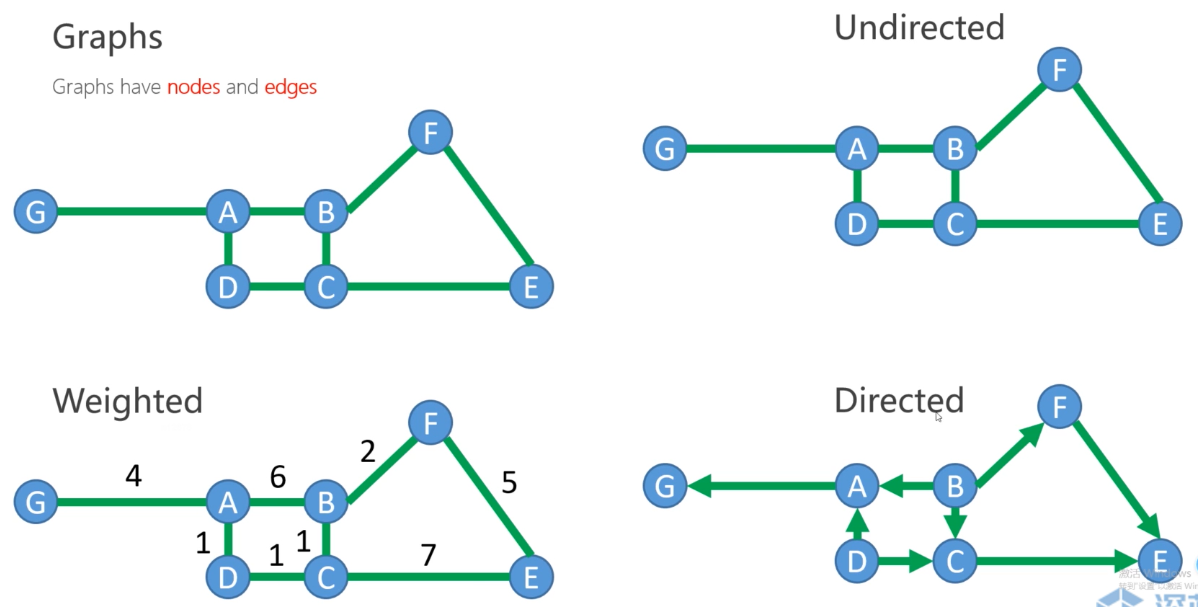

- Graphs（包含nodes和edges）

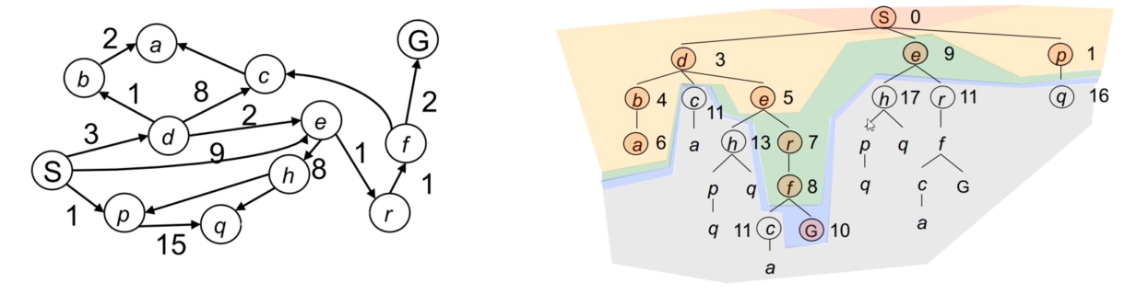

- Search Tree
-
Overview
-
A container: to store all the nodes to be visited (initialized with the start state)
-
Loop:
- 根据给定的score function从container中remove出一个node，意为visit该node
- expand该node的所有neighbors
- push这些neighbors到container中
-
终止条件：container中无node，或visit到end node
-
if the graph is cyclic：
- 维护一个close list，放置已经visit过的nodes，这些nodes不会再被visit
-
score function如何定义，以更快的（用更少次的expansion）到达end node
-
-
Breadth First Search (BFS)
-

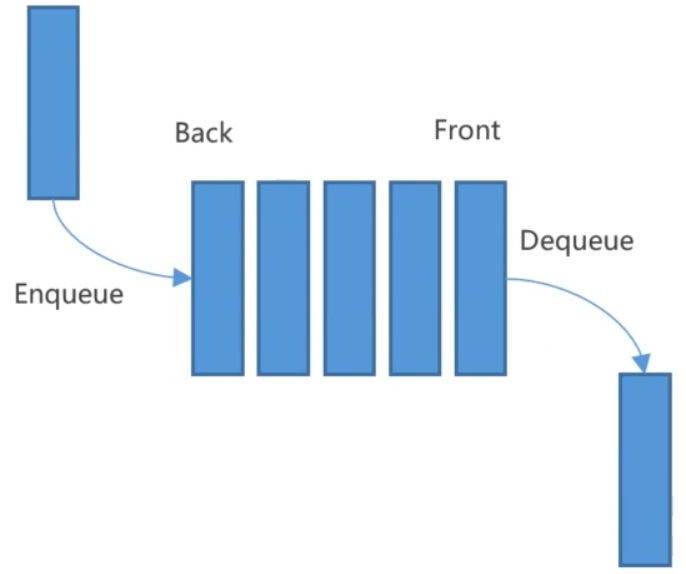

其container是一个queue，遵循先进先出原则
Loadinggraph TB a[a:onset] --> b a --> c a --> d b --> e b --> f b --> g c --> h c --> i d --> j e --> k f --> l g --> m g --> n n --> o[o:end]
当前container 当前visit的node 当前container expand到的node a a nan b,c,d b,c,d d b,c j j,b,c c j,b h,i h,i,j,b b h,i,j e,f,g e,f,g,h,i,j j e,f,g,h,i nan e,f,g,h,i i e,f,g,h nan e,f,g,h h e,f,g nan e,f,g g e,f m,n m,n,e,f f m,n,e l l,m,n,e e l,m,n k k,l,m,n n k,l,m o - expand的node从左压入，visit时从右取出
-
-
Depth First Search（DFS）
-

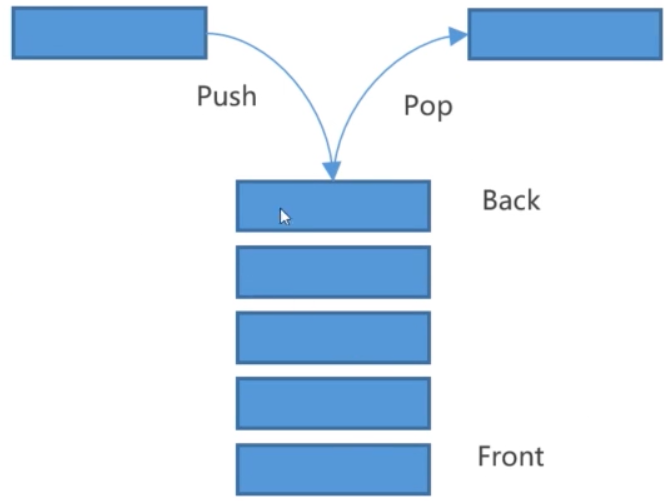

其container是一个stack，遵循后进先出原则
-
同一深度层级的节点压入的顺序需要自己定义 (这个定义有可能能极大的节省计算量)
Loadinggraph TB a[a:onset] --> b a --> c a --> d b --> e b --> f b --> g c --> h c --> i d --> j e --> k f --> l g --> m g --> n n --> o[o:end]
当前container（开口向左） 当前visit的node 当前container（开口向左） expand到的node a a nan b,c,d b,c,d b c,d e,f,g e,f,g,c,d e f,g,c,d k k,f,g,c,d k f,g,c,d nan f,g,c,d f g,c,d l l,g,c,d l g,c,d nan g,c,d g c,d m,n m,n,c,d m n,c,d nan n,c,d n c,d o - expand的node从左压入，visit时从左取出
-
-

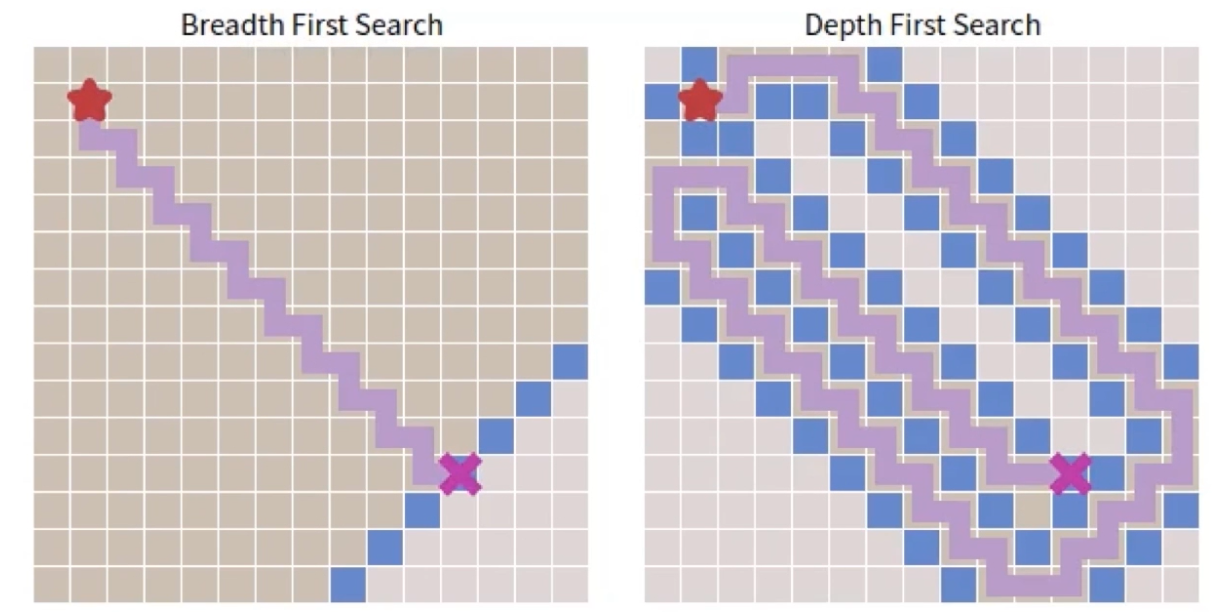

BFS vs. DFS

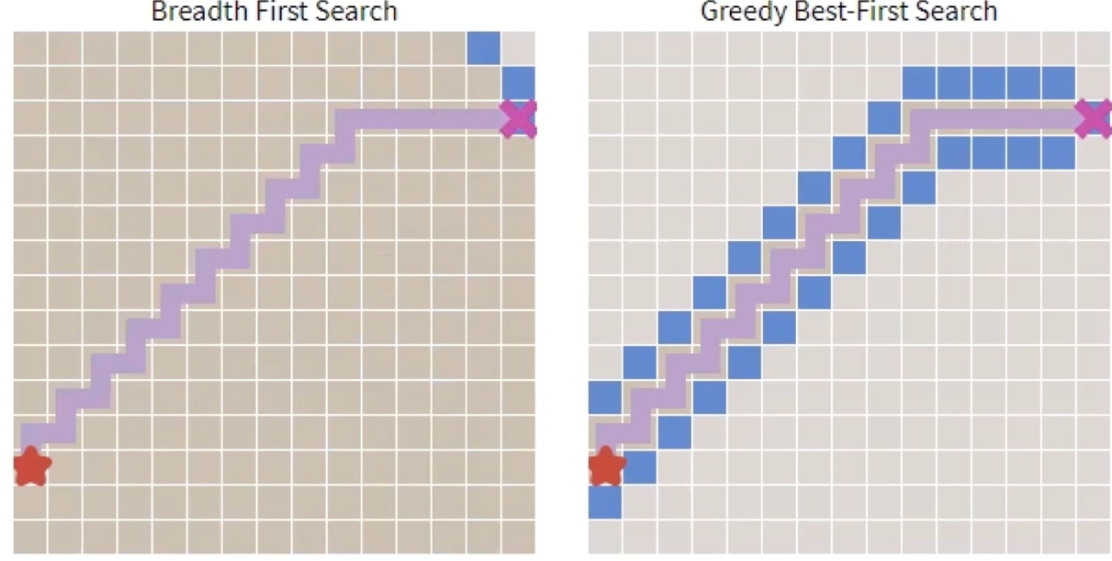

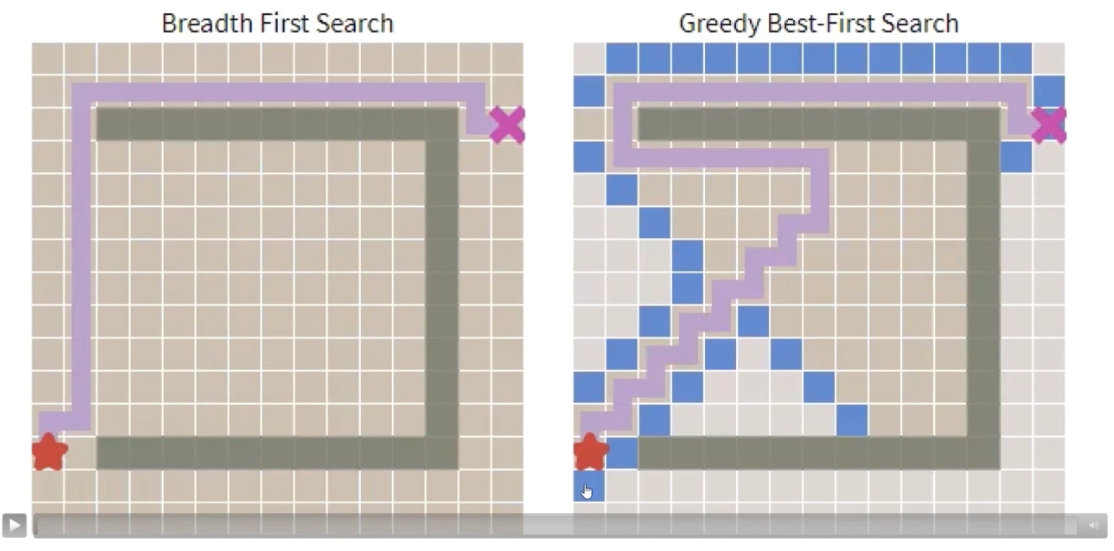

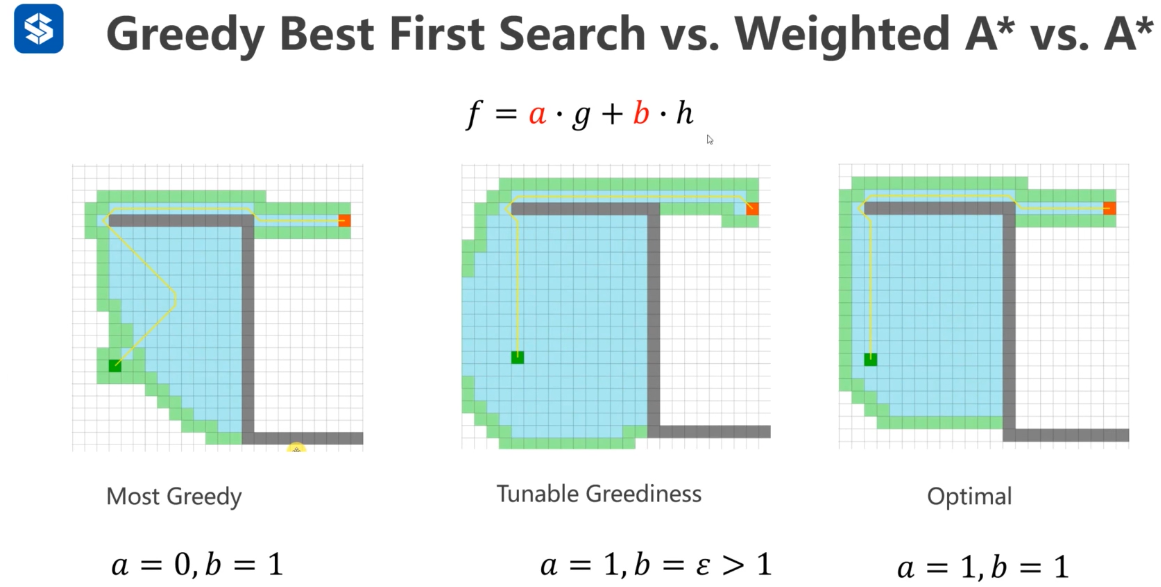

- Heuristic Search (Greedy Best First Search，贪心算法)
- expand到的node正常压入
- visit node时，根据一个启发函数选择一个最优的node
- 该启发函数通常为当前节点到目标节点的距离（欧式距离Euclidean Distance或曼哈顿距离Manhattan Distance）
- 贪心算法易陷入局部最优，因为启发函数在计算时是忽略了障碍物的
- visit the node with the cheapest accumulated cost g(n)
- g(n)：从起点到当前node累积cost的和
- 在expand时，检查所有neighbors现有的cost值，例如对于当前访问node n的neighbor m，若g(n)+cost(n->m)<g(m)，则把g(m)更新为g(n)+cost(n->m)
- 最优性保证：所有被visited过的nodes中所储存的g值总是从起点到该点的最小cost

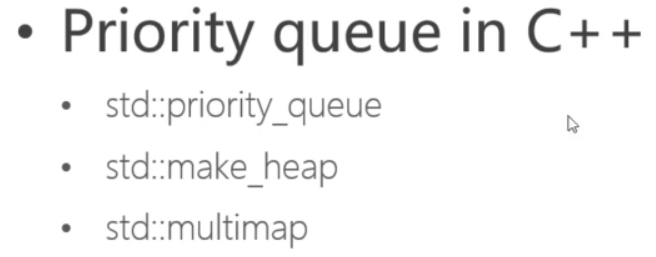

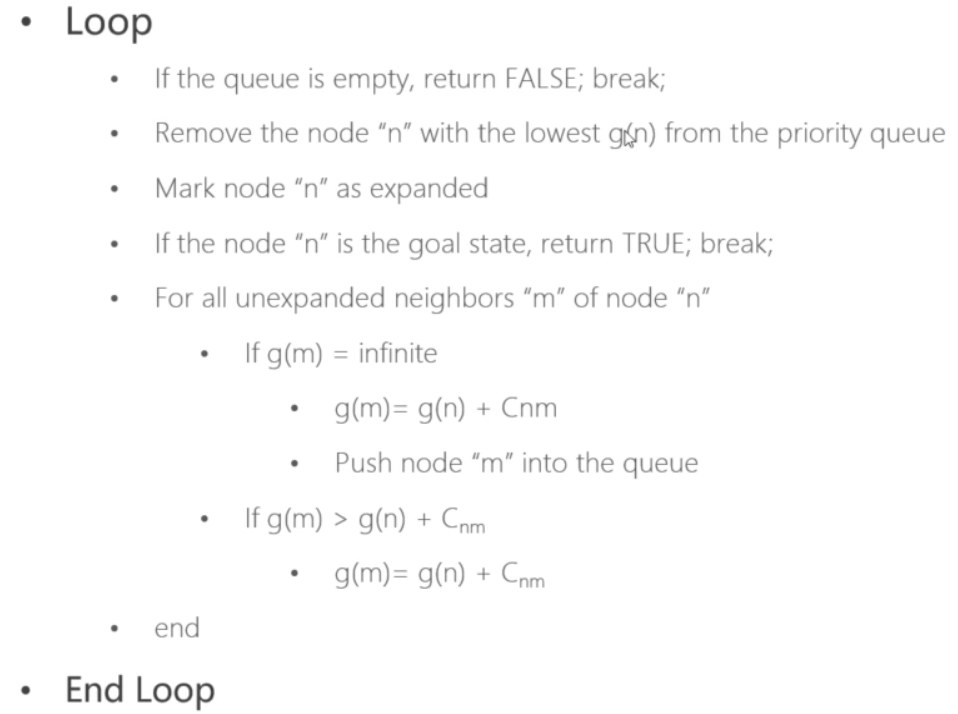

- a priority queue（根据g值排序）
- container = open list
- close list：用于存放已经扩展过的nodes，这些nodes不会再被visit
- container：起点Xs；
- g(Xs)=0
- 其他所有点g(n)=inf
⑤ 示例：
-
-
当前容器(根据g值自动排序，小的先弹出) 当前访问节点 当前容器 expand到的node g(S) g(a) g(b) g(c) g(d) g(e) g(f) g(h) g(p) g(q) g(r) g(G) 0 inf inf inf inf inf inf inf inf inf inf inf S(0) S(0) nan e(+9),d(+3),p(+1) 0 inf inf inf 3 9 inf inf 1 inf inf inf e(9),d(3),p(1) p(1) e(9),d(3) q(+15) 0 inf inf inf 3 9 inf inf 1 16 inf inf q(16),e(9),d(3) d(3) q(16),e(9) b(+1),c(+8),e(+2) 0 inf 4 11 3 5 inf inf 1 16 inf inf q(16),c(11),e(5),b(4) b(4) q(16),c(11),e(5) a(+2) 0 6 4 11 3 5 inf inf 1 16 inf inf q(16),c(11),a(6),e(5) e(5) q(16),c(11),a(6) r(+1),h(+8) 0 6 4 11 3 5 inf 14 1 16 6 inf q(16),h(14),c(11),a(6),r(6) r(6) q(16),h(14),c(11),a(6) f(+1) 0 6 4 11 3 5 7 14 1 16 6 inf q(16),h(14),c(11),f(7),a(6) a(6) q(16),h(14),c(11),f(7) nan 0 6 4 11 3 5 7 14 1 16 6 inf q(16),h(14),c(11),f(7) f(7) q(16),h(14),c(11) c(+0),G(+2) 0 6 4 7 3 5 7 14 1 16 6 9 q(16),h(14),c(11),G(9),c(7) c(7) q(16),h(14),c(11),G(9) a(+0) 0 6 4 7 3 5 7 14 1 16 6 9 q(16),h(14),c(11),G(9) G(9)
- 优点：一定能找到最优解

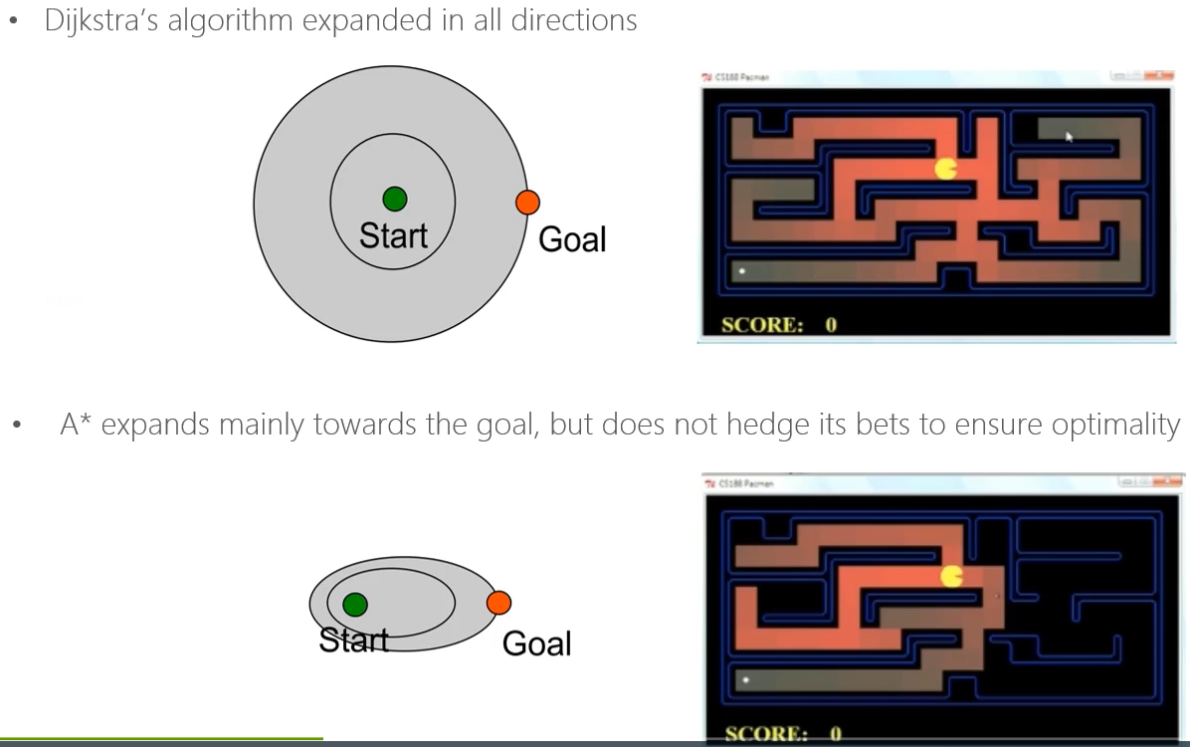

- 缺点：不包含终点信息，各个方向均匀扩散，效率低

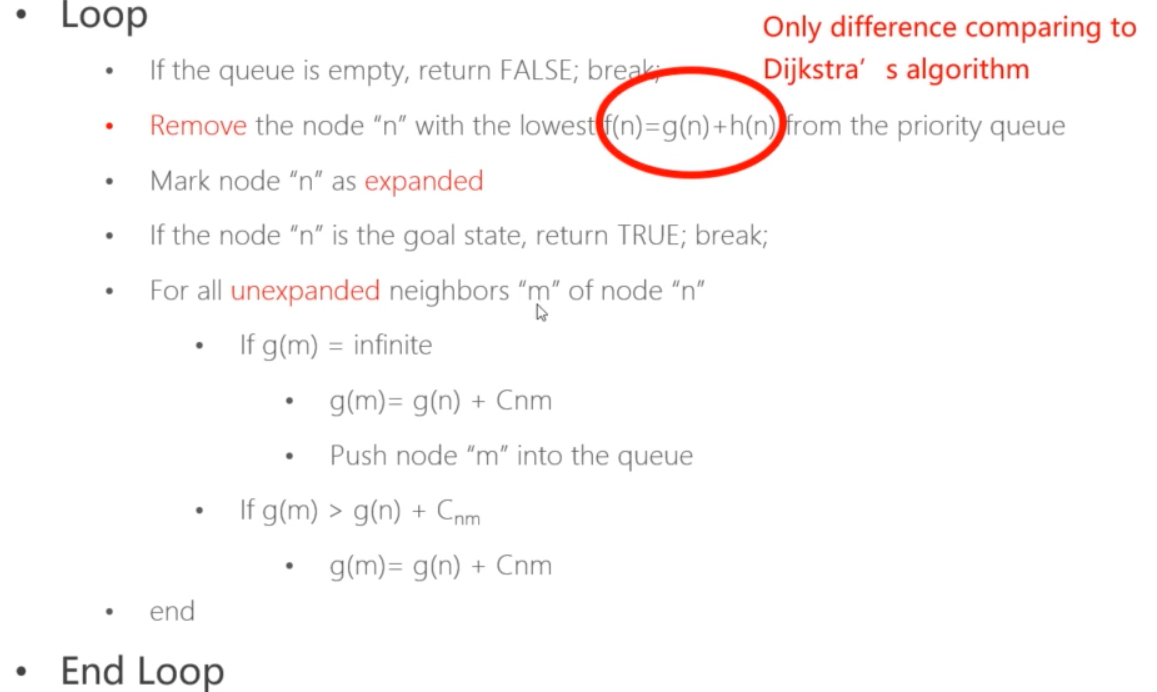

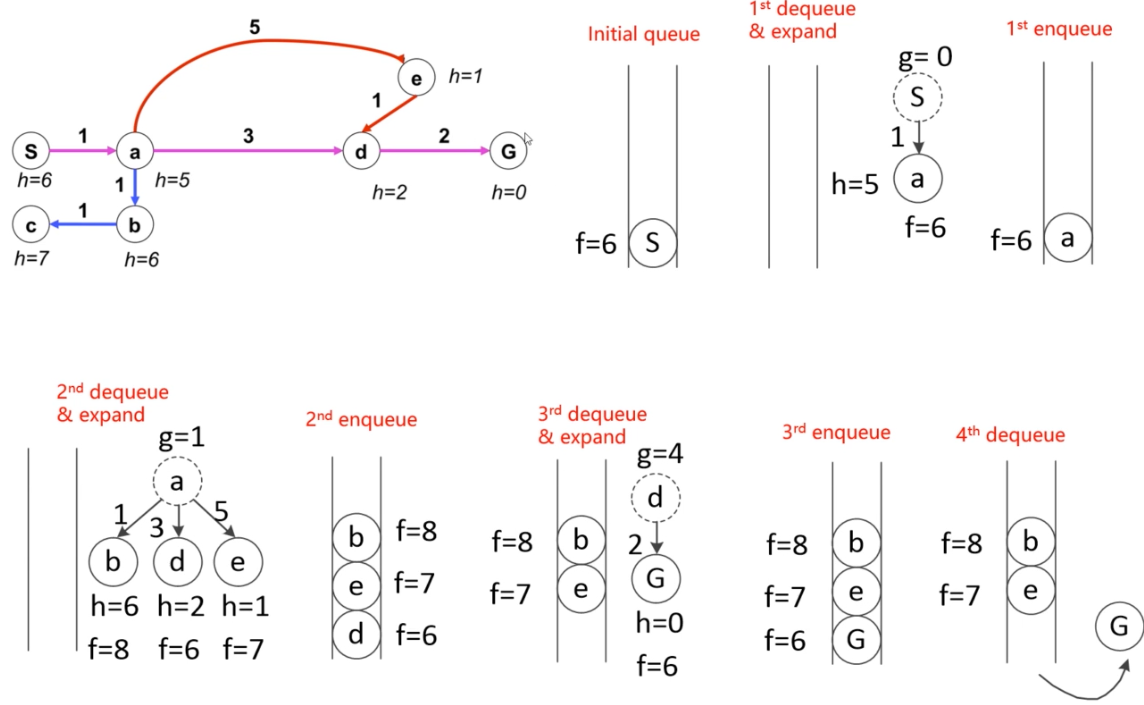

- visit the node with cheapest f(n) = g(n) + h(n)
- g(n): 当前node到起点的累积最小cost
- h(n): 当前node到终点的估计最小cost
- 其他和Dijkstra完全一样
- h(n)设计：
- Euclidean Distance：always less -> √
- Manhattan Distance：depends -> ? （当机器人只能横纵向移动不能斜行时是最优）

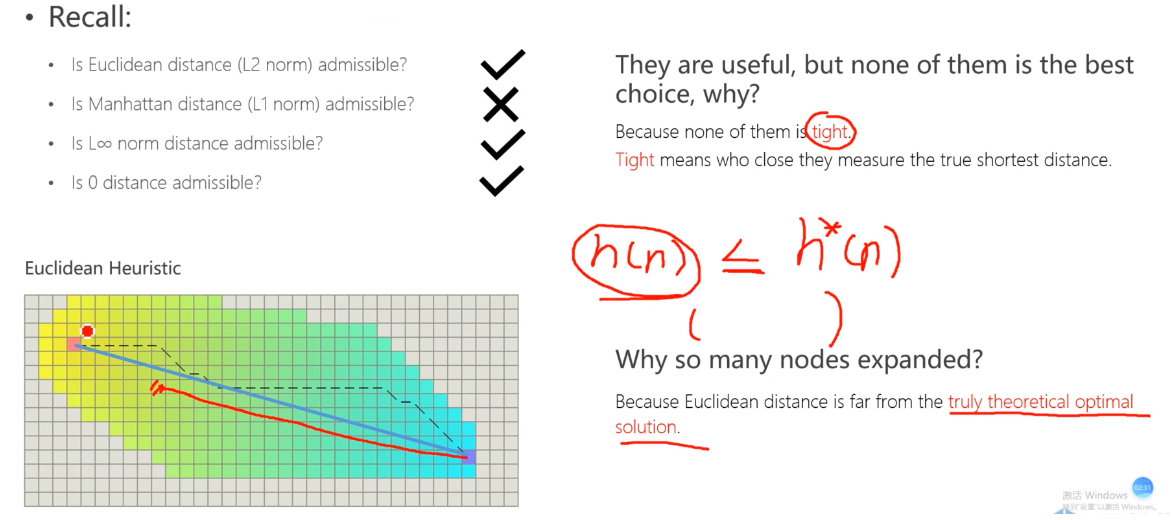

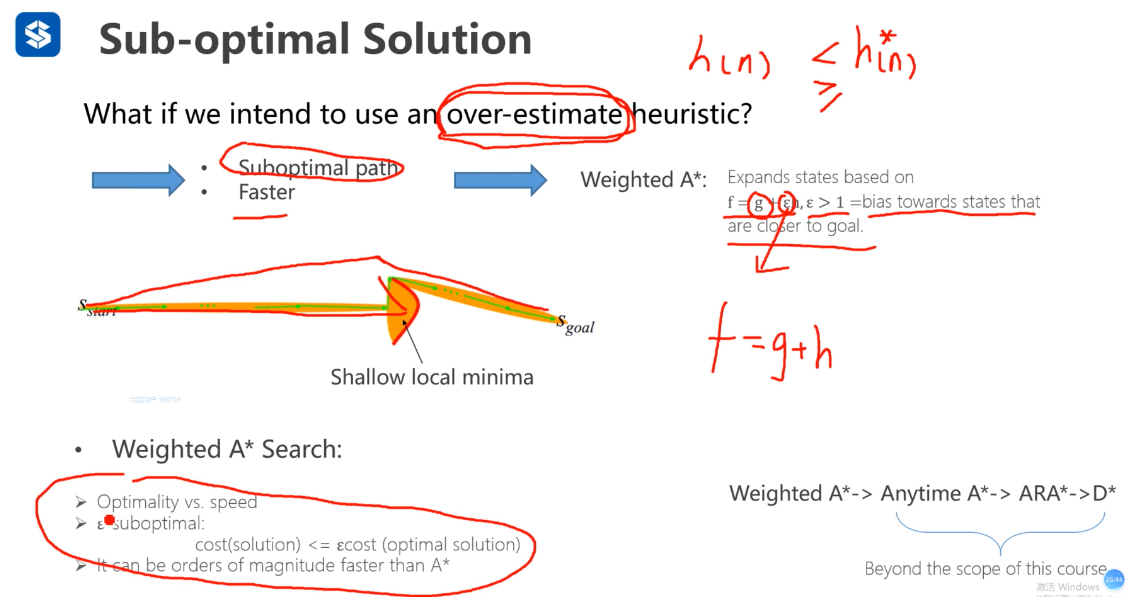

- 最优性 vs 速度：
- 欧式距离所估计的h(n)虽然符合h(n)≤h*(n)，但相差很多(不tight/远小于)，导致扩展过程中会2扩展到很多无用的nodes

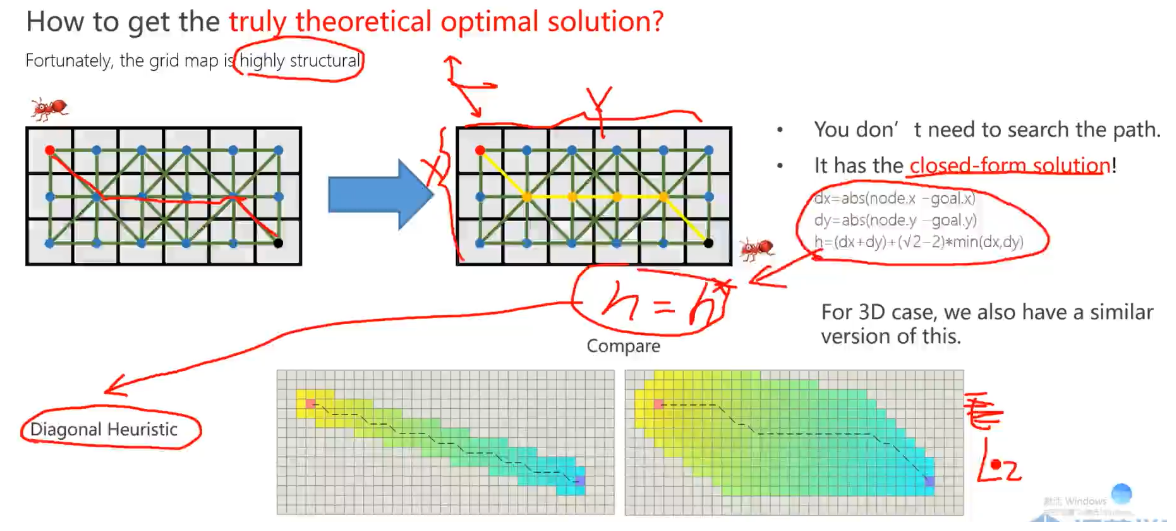

- 解决方案：Diagonal Heuristic

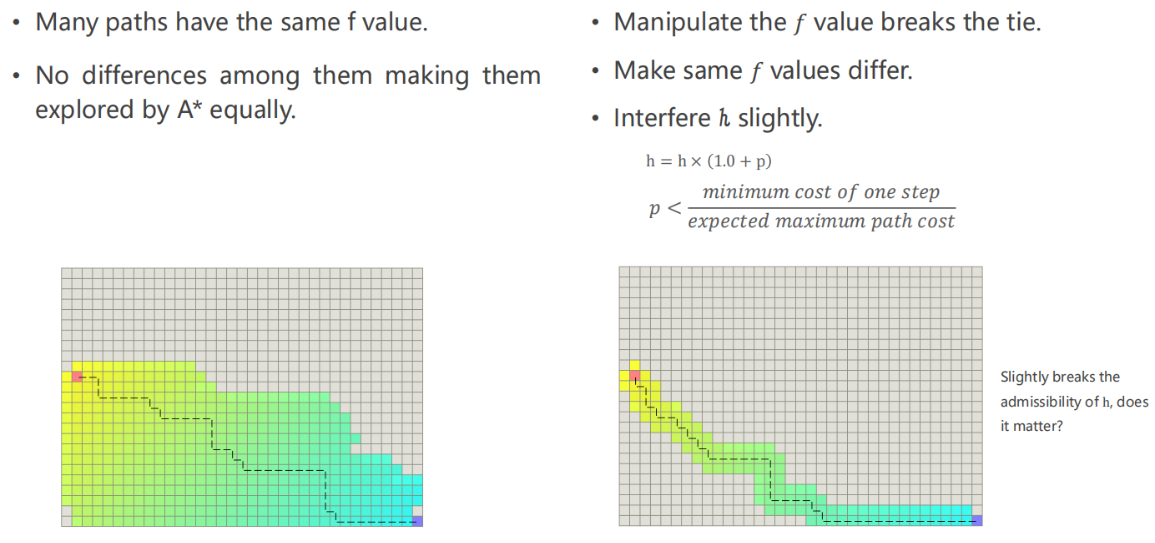

- 当任何一步的扩展中遇到f值相同的nodes时，若无操作，则会根据先后顺序排列，这些nodes可能全部得到expand，这将导致扩展很多不必要的nodes
- 通过一个操作使对这些nodes的选择不完全随机，而是有倾向性
- 当两个node的f值相同时，将其中一个放大一个很小的值

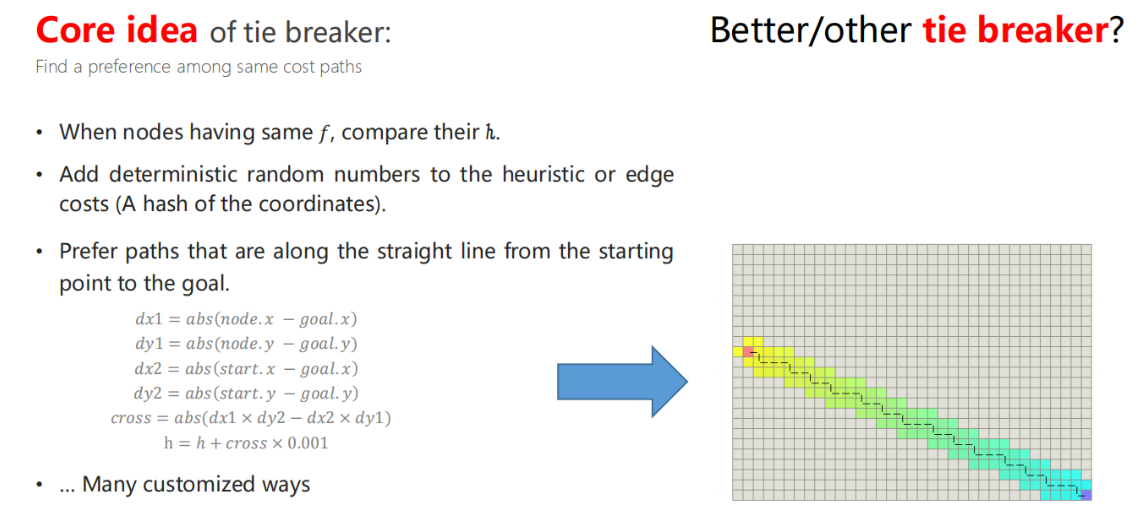

- Tie Breaker的其他方法：
- 当f相同时对h进行排序比较
- 给h加上根据事先建立好的随机数表（坐标的哈希表）
- 根据想要的加过对h进行修改（例如想要走对角线，则加一个cross cost）

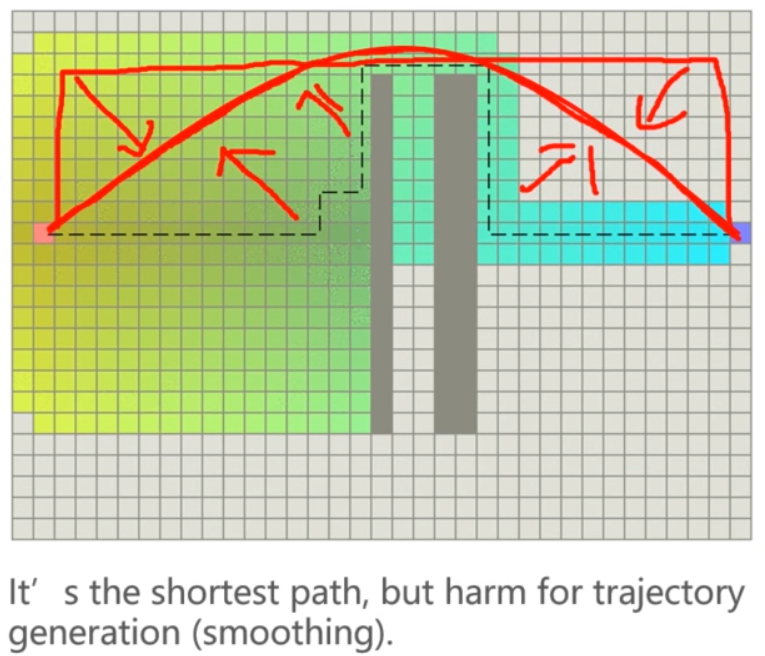

- Tie Breaker对后续Trajectory generation的影响
- 核心思想：
- 和A*只是expand neighbors的方式不一样：
- A* expand当前node几何上的所有邻居
- JPS根据Look Ahead Rule和Jumping Rule来将符合条件的跳跃点加入open list
- neighbors加入open list后依然是根据f(n)=g(n)+h(n)最小的priority queue弹出node进行visit
- 和A*只是expand neighbors的方式不一样：

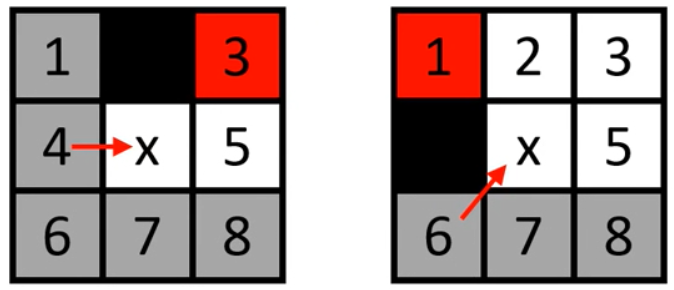

对当前visit的node X的所有可能expand的neighbors nodes而言，如果从父节点不经过X到该点的cost小于从父节点经过X到该点的cost，则为inferior neighbors，否则为natural neighbors，在expand时只考虑natural neighbors，不考虑inferior neighbors
- 直行时判断条件为小于等于；
- eg. 当前节点为x，父节点为4：
| neighbor node | cost without x | cost with x | result |
|---|---|---|---|
| 1 | 4->1 1 | 4->x->1 √2 | inferior |
| 2 | 4->2 √2 | 4->x->2 2 | inferior |
| 3 | 4->2->3 1+√2 | 4->x->3 1+√2 | inferior |
| 5 | 4->2->5 2√2 | 4->x->5 2 | natural |

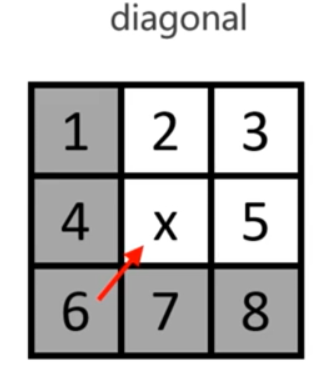

- 对角线行驶时判断条件为小于；
- eg. 当前节点为x，父节点为6：
| neighbor node | cost without x | cost with x | result |
|---|---|---|---|
| 4 | 6->4 1 | 6->x->4 √2 | inferior |
| 1 | 6->4->1 2 | 6->x->1 2√2 | inferior |
| 2 | 6->4->2 1+√2 | 6->x->2 1+√2 | natural |
| 3 | 6->4->2->3 2+√2 | 6->x->3 2√2 | natural |
- 特殊情况：forced neighbor（直行时或斜行时旁边紧邻有障碍物（如下图））
- 当直行的2 or 7号位有障碍物时，则需要额外将3 or 8号位置为natural neighbor
- 当斜行的4 or 7号位有障碍物时，则需要额外将1 or 8号位置为natural neighbor
- 对每一个node，优先水平方向和竖直方向expand：
- 如果expand到具有forced neighbor的特殊点时，将该node加入open list（注意不是将这个特殊点加入了open list）
- 如果水平竖直方向都没有找到特殊node，则沿斜向延申一个node，继续沿水平，竖直方向搜索特殊点

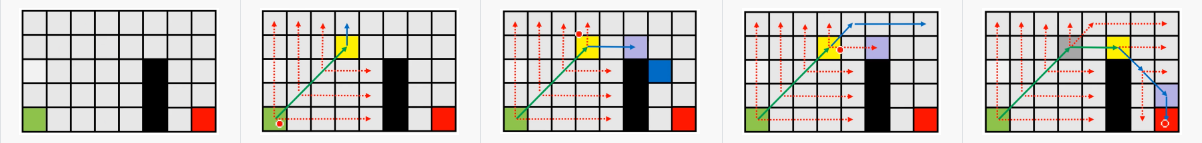

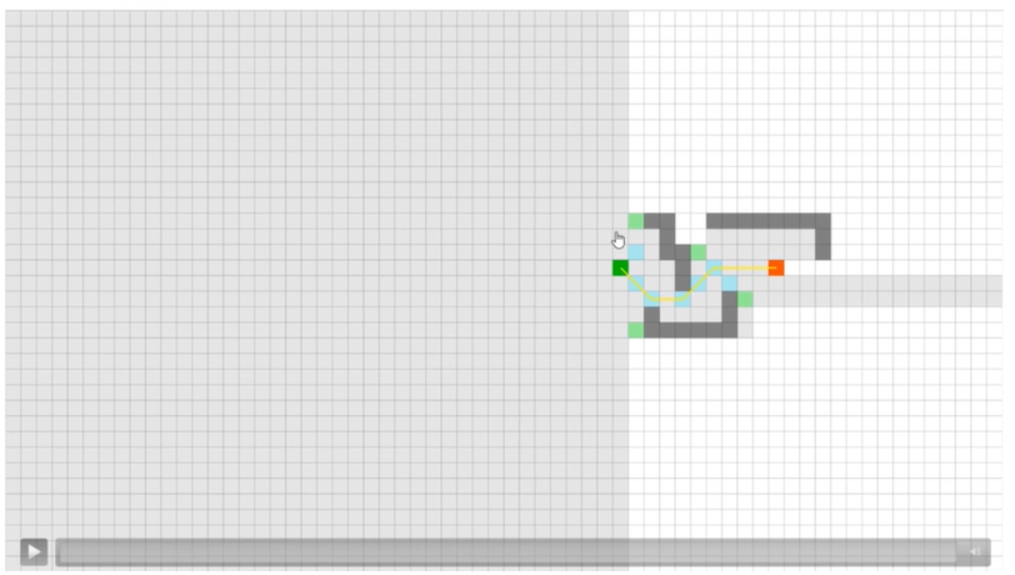

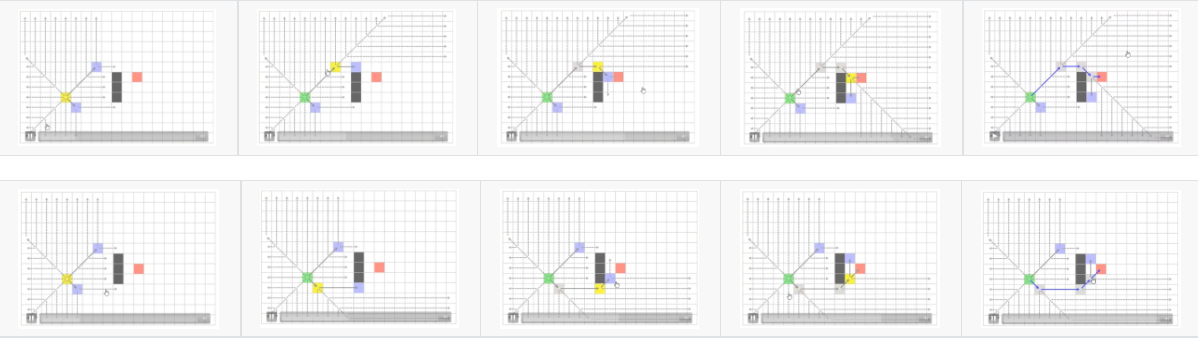

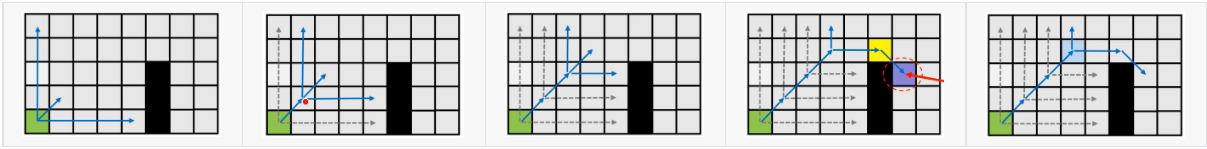

- 下图中蓝色点加入了open list
- 绿色点所有可能延申的方向都得到了充分的延申，则绿色点可以加入close list
- 绿色点横向，纵向搜索 =》 无结果
- 绿色点斜向延申一格后横向，纵向搜索 =》 无结果
- 绿色点斜向延申直到横向，纵向搜索能找到特殊点 =》 找到黄色点（黄色点具有forced neighbor青色点）=》 黄色点加入open list
- 绿色点继续斜向延申 =》无结果 =》 绿色点加入close list
- 此时open list只有黄色点 =》弹出黄色点
- 根据Look Ahead Rule，斜行的点可以扩展横，纵，斜三个方向，其中纵和斜均无结果，横向找到特殊点青色点（青色点具有forced neighbor 蓝色点），青色点加入open list，黄色点加入close list
- 此时open list只有青色=》弹出青色点
- 根据Look Ahead Rule，横行的特殊点可能的expand方向有横行和斜下行，其中横行未找到特殊点，斜下行时找到青色点（青色点横纵向能延伸到终点），将青色点加入open list
- 弹出青色点
- 优先横纵向搜索，在纵向上找到终点
- 这个例子充分的体现出了：
- 每个节点所有可能的延申方向得到充分的延申才会加入close list（图中变灰色的节点）
- 从起点expand到了两个可能的neighbor加入了open list，但是由于终点的位置不同，所走的路线不同，这是因为open list在弹出节点时和A*一样，是根据f(n)=g(n)+h(n)最优来排序的

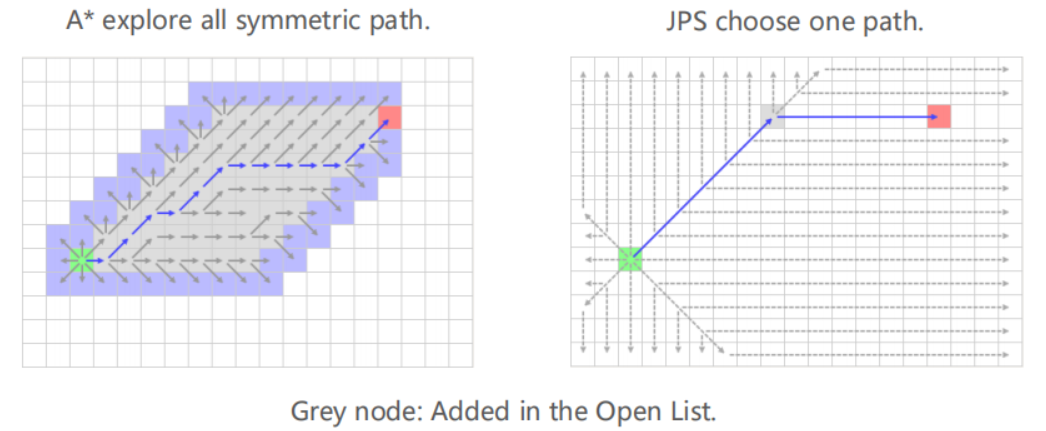

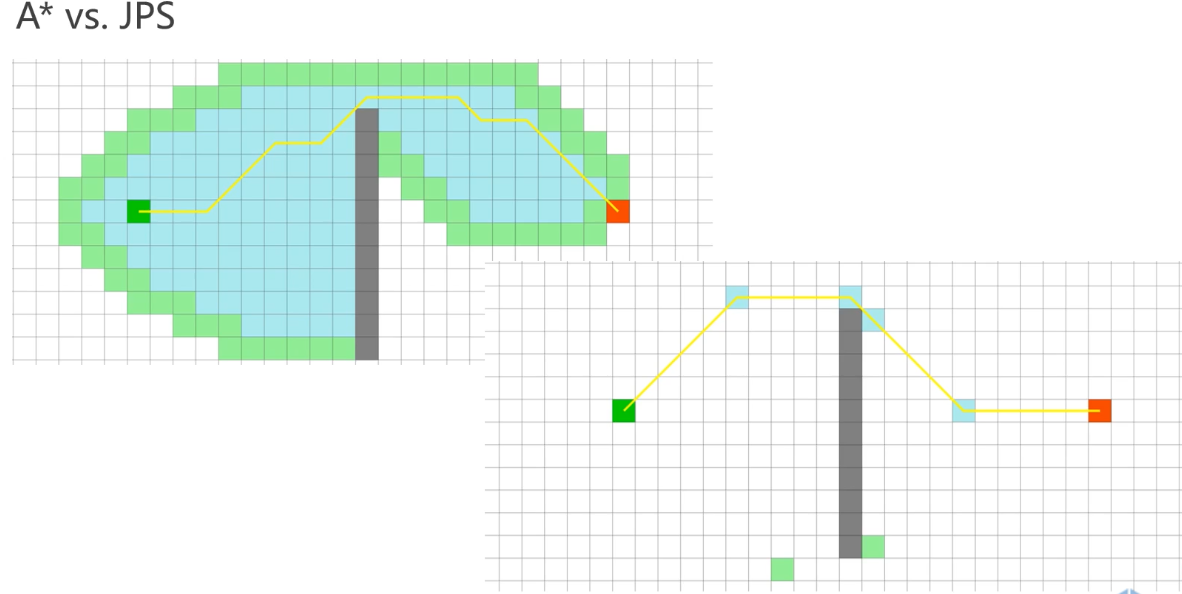

- 在复杂的迷宫环境中JPS>A*
- 在开阔的，障碍物少的环境中JPS<A*（JPS需要延申大面积去确认没有特殊点）
Visualizations：https://github.com/ZJU-FAST-Lab/sampling-based-path-finding
- 探索解空间的连续性以获得可行的或最优的解
- 方法：在连续的构型空间（Configuration Space）中采样出离散的构型空间样本，来构造树或图的结构来表征解空间的连续性
- 采样可以批次的进行或增量式的进行
- 算法的性能很大程度上取决于采样的策略（碰撞检测的策略）和最近邻搜索的效率
- 两个基本任务：
- exploration：探索解空间拓扑连接性的信息【生长树，使之尽可能充满空间】
- exploitation：增量式的提升（迭代，优化）解【修改树的结构】
- 术语：
- Probabilistic Completeness：概率完备
- Asymptotical Optimality：渐进最优
- Anytime：即时性

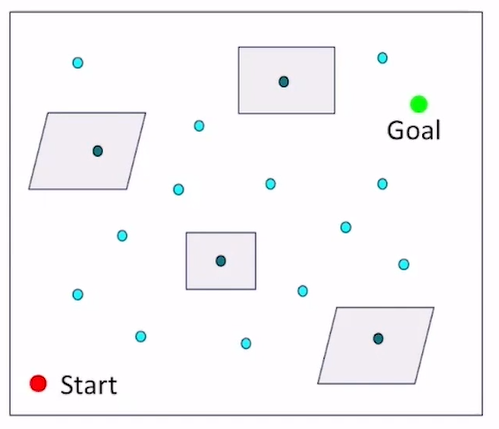

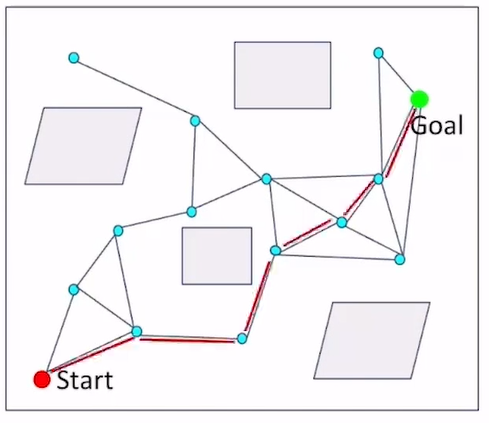

- 算法流程

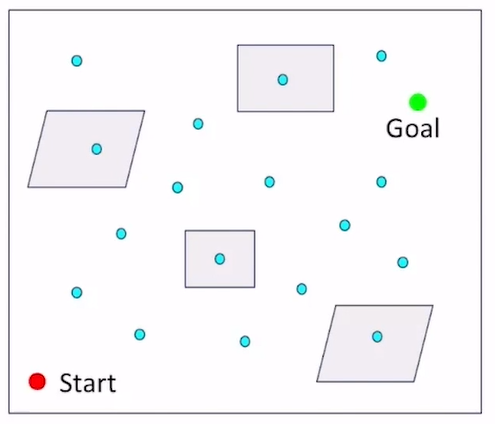

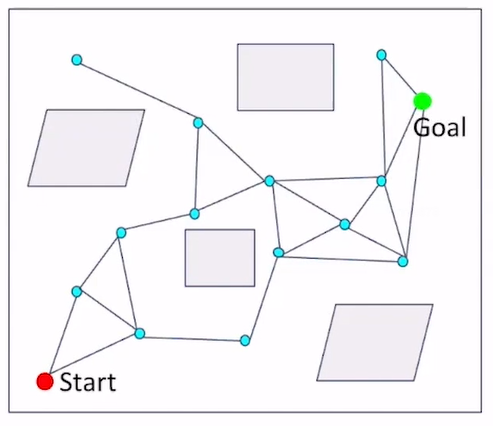

| 1.采样n个点 | 2.删除碰撞的点 | 3.连接邻域的点 | 4.删除有碰撞的连接 | 5.搜索该图得到path |
|---|---|---|---|---|
 |
 |
 |
 |
 |
- 1~4成为Learning Phase；5称为Query Phase；
- 上述流程效率低下，主要原因有：
- 没有引入起终点信息，因此可以做到任选起终点的Multi Query --> 希望得到特定解，而不是具有整个空间联动性的图 -->RRT的基本思想
- 做了多余的碰撞检测，即不在路径上的碰撞的检测 -->在高维地图中碰撞检测比较耗时 --> Lazy Collision Checking
- 采样n个点，连接所有边，search路径，检查路径是否发生碰撞，删除碰撞边，重新search【相当于把碰撞检测延迟到Query Phase做】
-

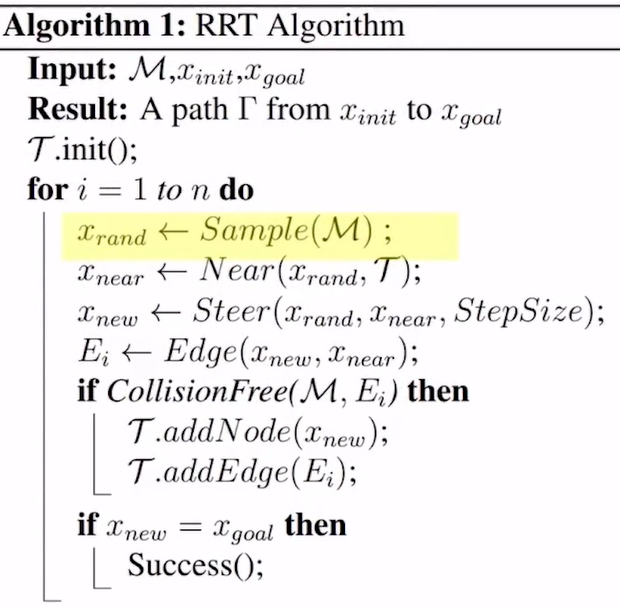

伪代码：
-
-

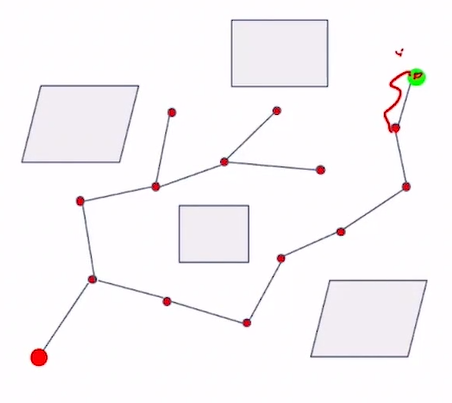

算法流程（StepSize越小越准确，但计算量变大）

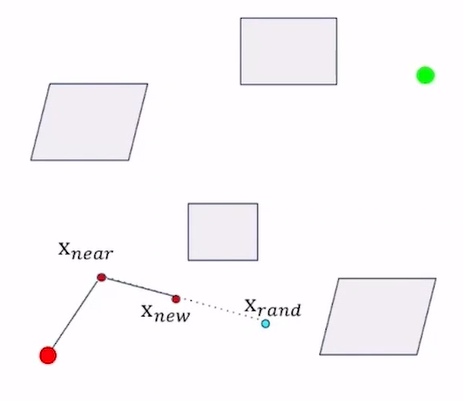

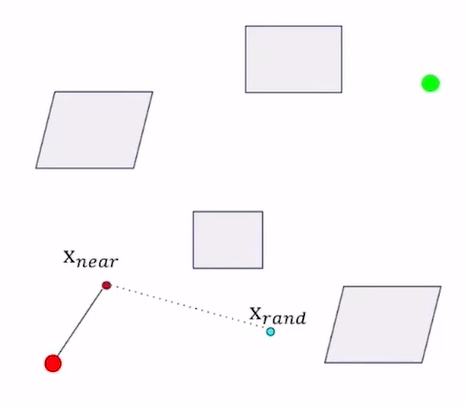

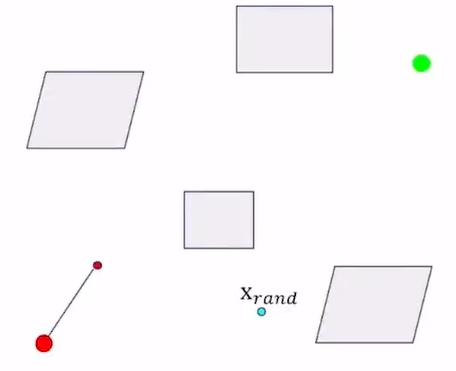

| 1.每一轮迭代sample一个点Xrand | 2.找到目前树上离Xrand最近的点Xnear | 3.从Xnear指向Xrand拓展一小段距离StepSize生成Xnew | 4.检测边（Xnew，Xnear）是否发生碰撞，若碰撞则删除，不碰撞则保留 | 5.当Xnew离Xgoal的距离小于一定范围且Collision Free时，完成 |
|---|---|---|---|---|
 |
 |
 |
 |
 |

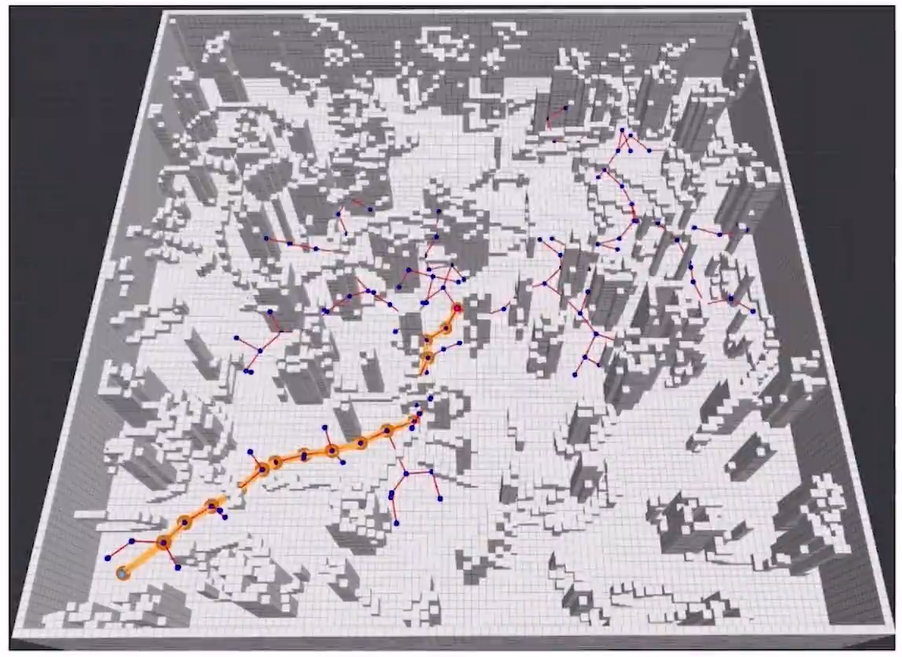

- 结果：
| 很快找到第一个可行解 | 但随着迭代的进行，解并没有变好，因此很难找到最优解，且在整个空间进行采样，不够高效 |
|---|---|
 |
 |
- eg.

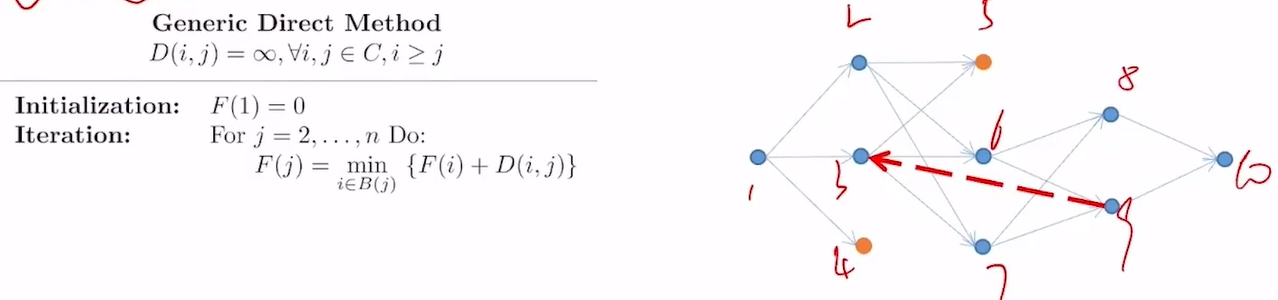

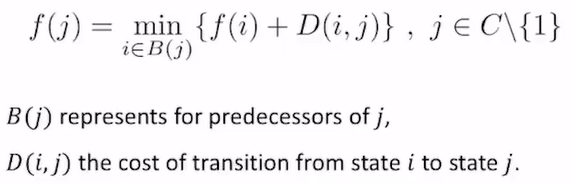

- 从node10到node1推，从前往后算，可以算出所有nodes的F值

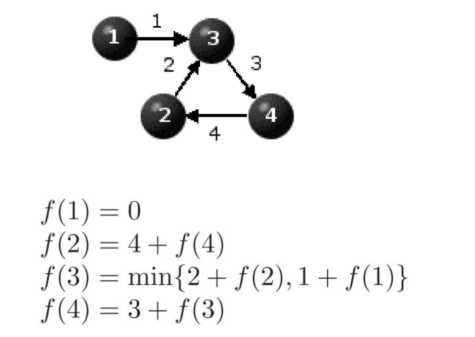

- 每个node只算一次的要求：graph必须是acyclic的，即层级结构或无环结构
- 然而motion planning中的graph往往是无层级结构的，cyclic的
Karaman, Sertac, and Emilio Frazzoli. “Sampling-Based Algorithms for Optimal Motion Planning.” The International Journal of Robotics Research, vol. 30, no. 7, June 2011, pp. 846–894, doi:10.1177/0278364911406761
- 伪代码：
-
前三步和RRT完全一样
-
每次迭代中，当延申一个StepSize找到Xnew后：
- RRT的做法是直接连接Xnew和Xnear

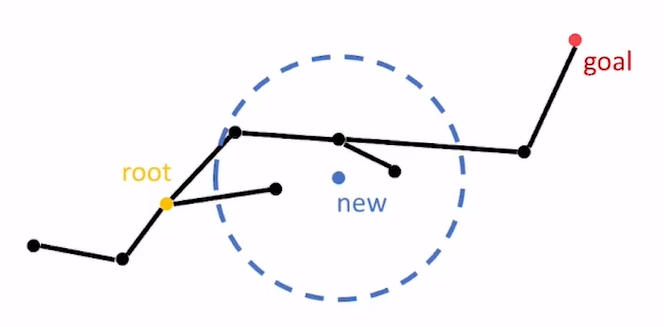

- RRT*的做法是：
- QueryRange：以Xnew为圆心画圆，确定邻域范围（圈住了一系列已有的nodes）
- ChooseParent：在邻域内找到一个使Xnew的F值最小的node，即Xmin（F(new)=min{F(possible parent node)+edge(ij)}）【有点像Dijkstra中的g】，连接edge（Xnew，Xmin）
- Rewire：对Xnew邻域内的节点Xi，check其目前的F(i)和F(new)+edge(i~new)的大小，如果后者更小，则修改树的结构，将i连到Xnew上（即把Xi的父节点由原来的X某改为Xnew）
- 关于QueryRange的半径：在低维情况下，设置为比StepSize稍大的常数即可
-

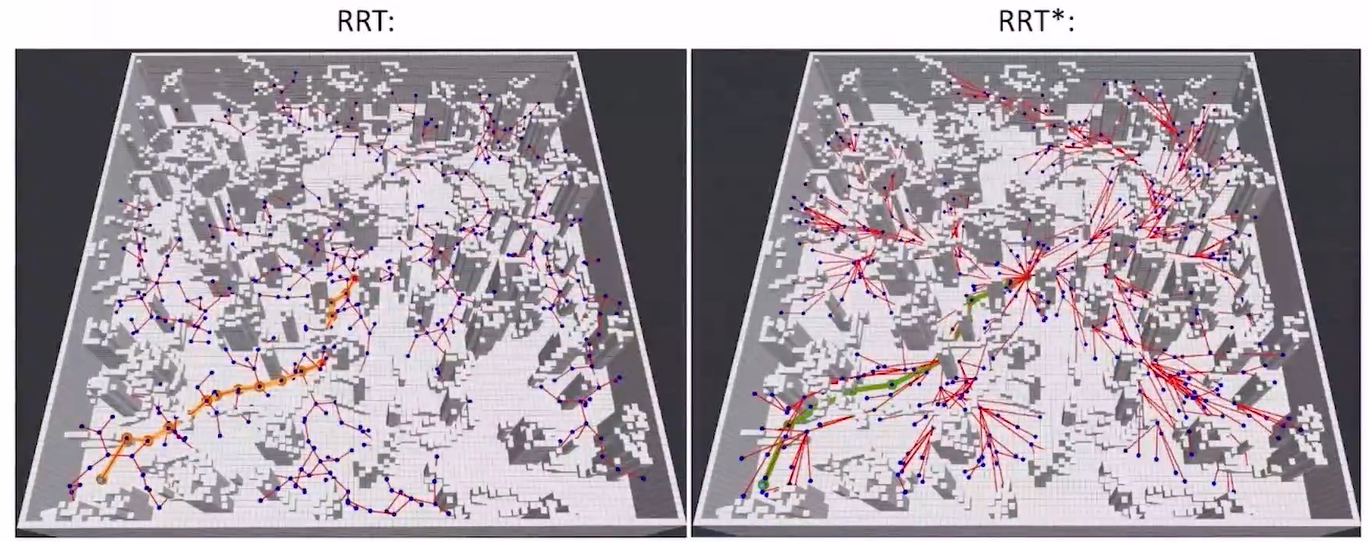

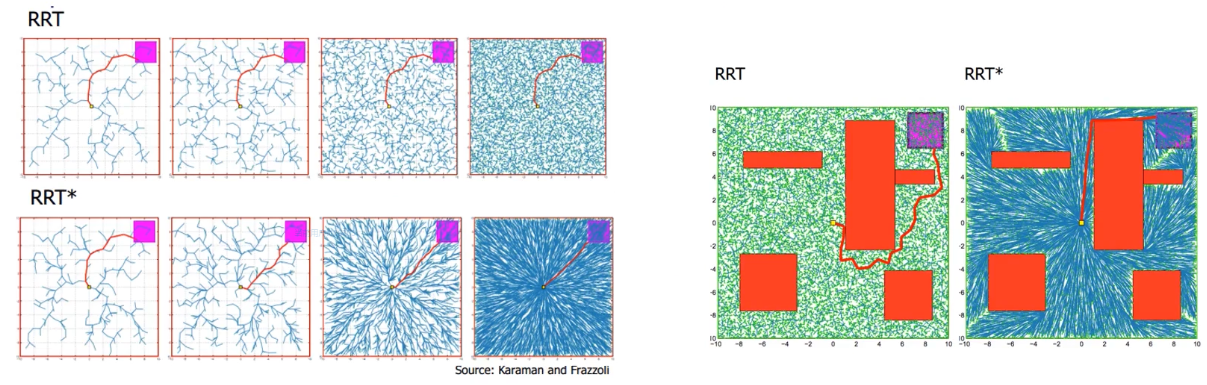

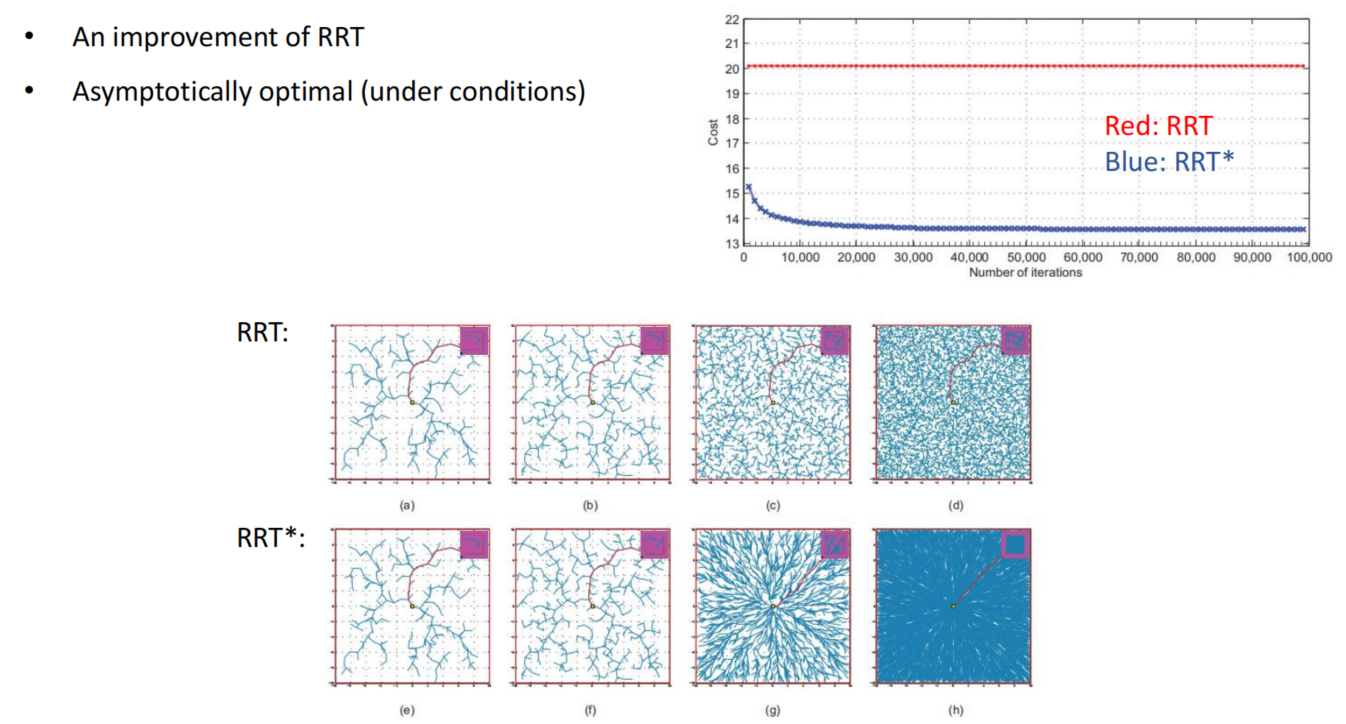

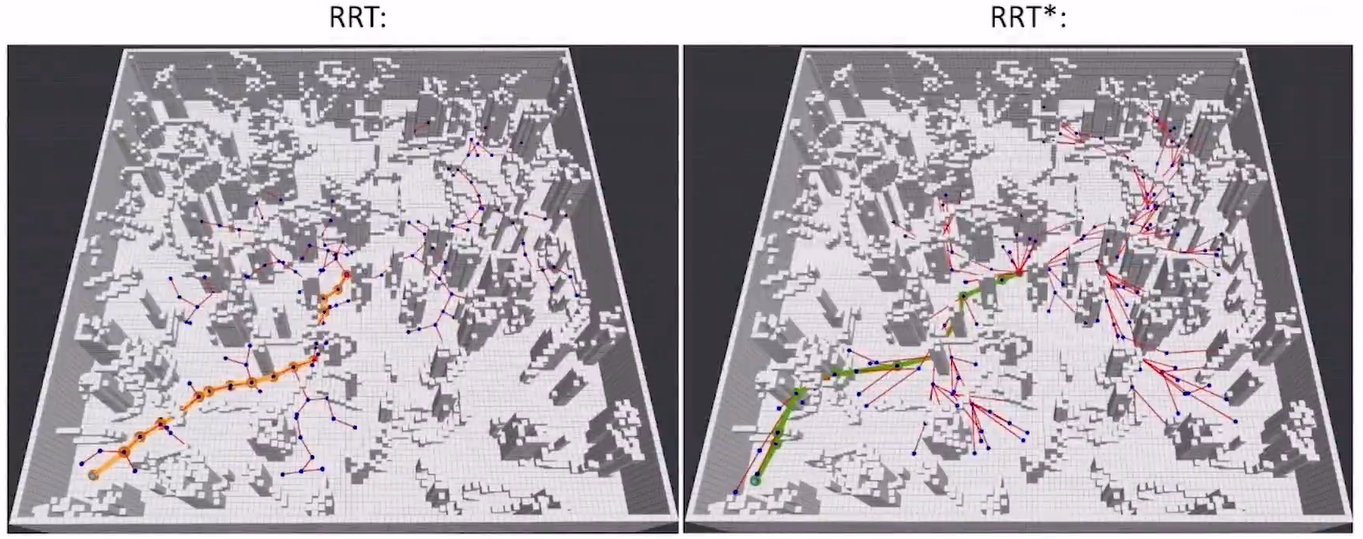

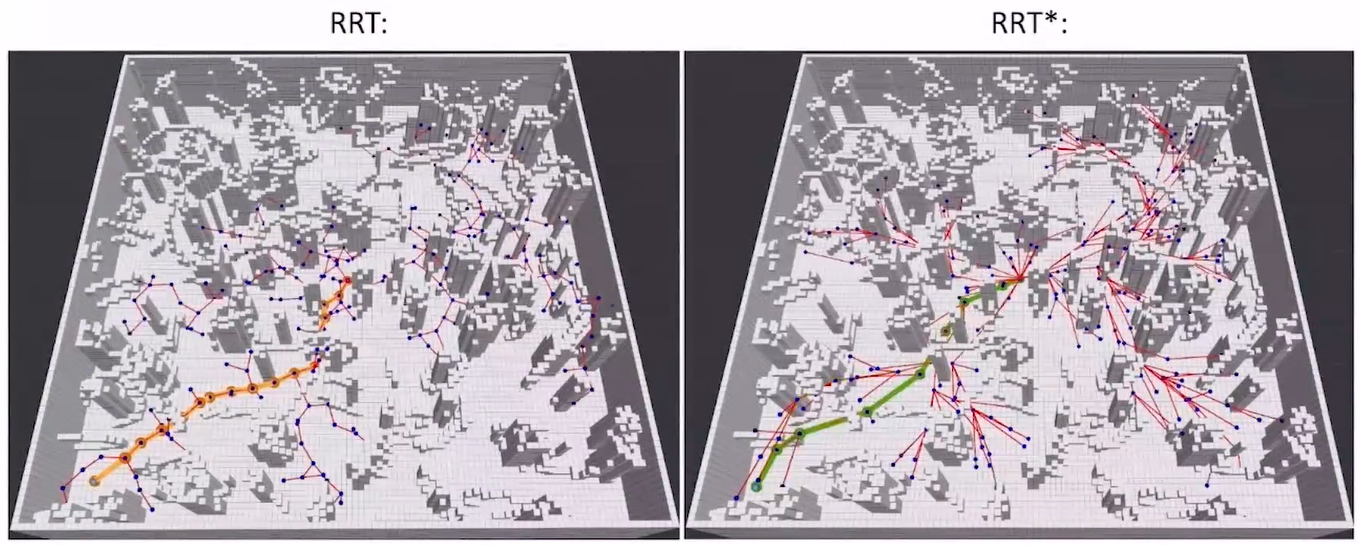

result：可以看到随着迭代的进行RRT*优化了一开始找到的可行解，找到了更优的解
| 找到第一个可行解 | 优化了结果 | 优化了结果 |
|---|---|---|
 |
 |
 |
- Bias Sampling（偏置采样）
- Sample Rejection（拒绝某些采样）
- 当已经有了一个可行解后，其cost即为c*
- 当采样一个新点并找到Xnew后，计算出Xnew的F值（即g值）
- 设计一个heuristic函数（通常采用到目标点的欧拉距离）
- 若g+h>c*，则拒绝该采样
- Branch-and-Bound（剪枝）
- 当已经有了一个可行解后，其cost即为c*
- 在现有的nodes中判断，将g+h>>c*的node及其子枝全部减除
- Graph Sparsify
- 将图网格化
- 通过选格子的方式进行采样（稀疏采样）
- 只能找到在离散状态下的可能的最优解，在连续状态下一定不是最优的
- Neighbor Query
- k-nearest
- range query
- KD Tree Kd-Tree算法
- Range Tree 区域树（Range Tree）的构建（Build）与查询（Query
- Delay Collision Check
- Bi-Direction Search（双向搜索）
- Conditional Rewire（找到第一个解后再进行rewire操作）
-

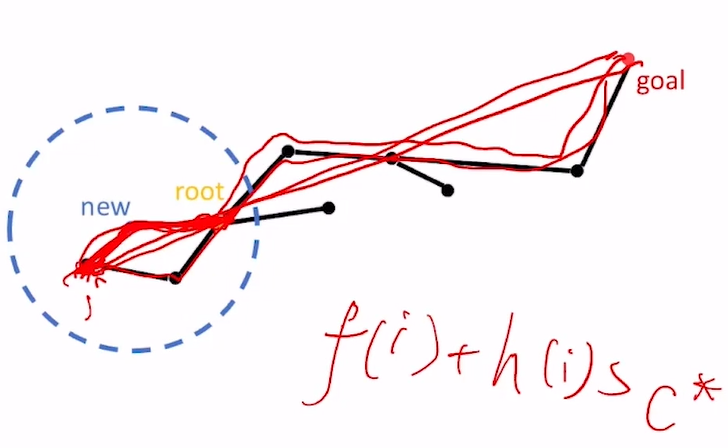

Over-exploitation：rewire了很多non-promising的节点
-
例如当存在一个可行解，且其cost=c0，对于f(Xnew)+h(Xnew)>c0的节点的邻域节点再进行rewire是不必要的
-
-
-

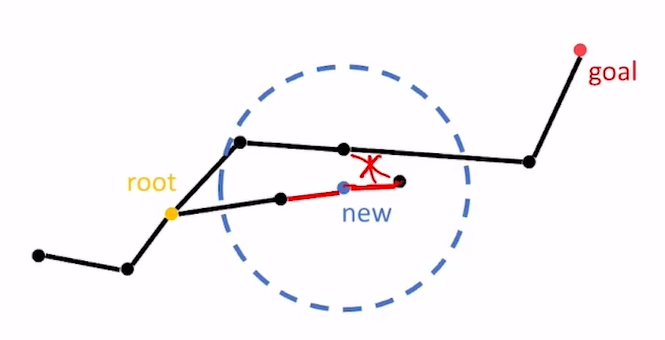

Under-exploitation：有一些可能优化解的rewire没有得到操作
-
图中可以观察到Xnew右侧的点由于得到了rewire其f值得到了优化， 但是到goal节点的路径并没有得到优化，这是因为goal的父节点并不在Xnew的邻域范围内，没有被rewire到
-
O. Arslan and P. Tsiotras, "Use of relaxation methods in sampling-based algorithms for optimal motion planning," 2013 IEEE International Conference on Robotics and Automation, 2013, pp. 2421-2428, doi: 10.1109/ICRA.2013.6630906.

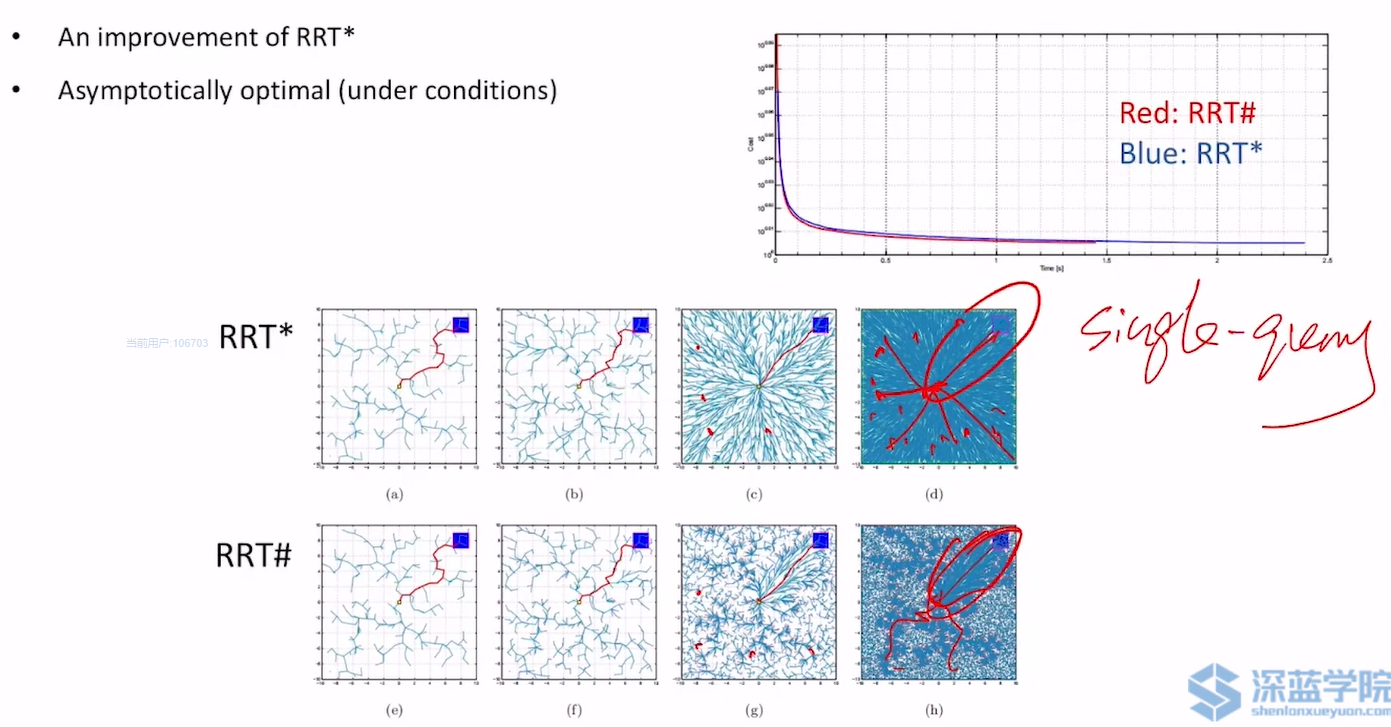

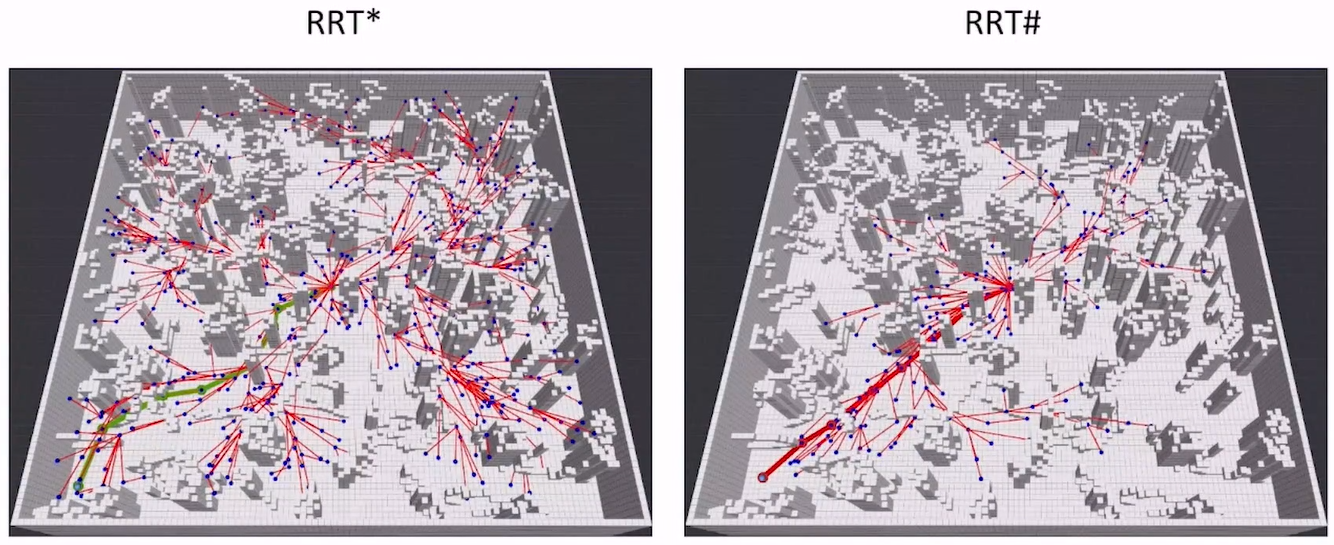

- 从图中可以看到RRT*向各个方向都进行了充分了延申，这对于single-query的问题来说是浪费的
- RRT#更专注于特定方向的求解，因此效率更高

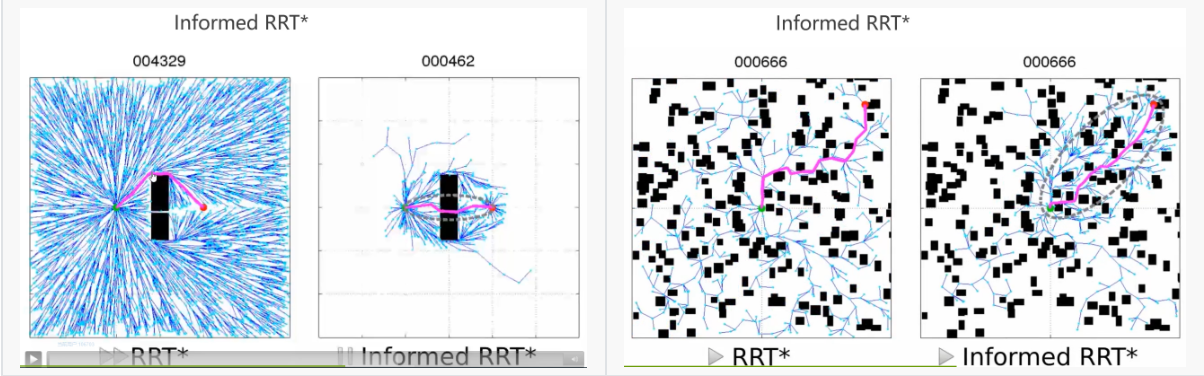

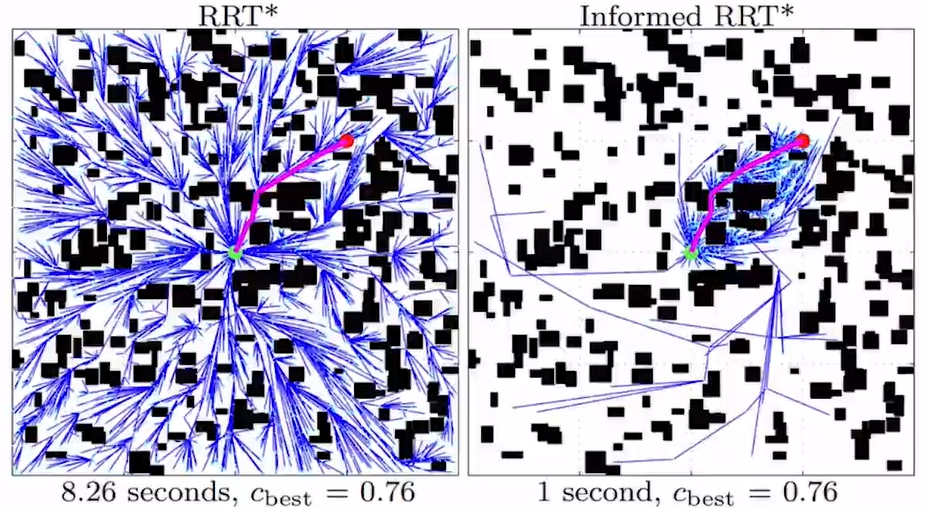

J. D. Gammell, T. D. Barfoot and S. S. Srinivasa, "Informed Sampling for Asymptotically Optimal Path Planning," in IEEE Transactions on Robotics, vol. 34, no. 4, pp. 966-984, Aug. 2018, doi: 10.1109/TRO.2018.2830331.
- 对全知集的估计
- 全知集Omniscient Set：在该集合内采样可以提升解的最优性的的集合（即上图中的不规则图形）

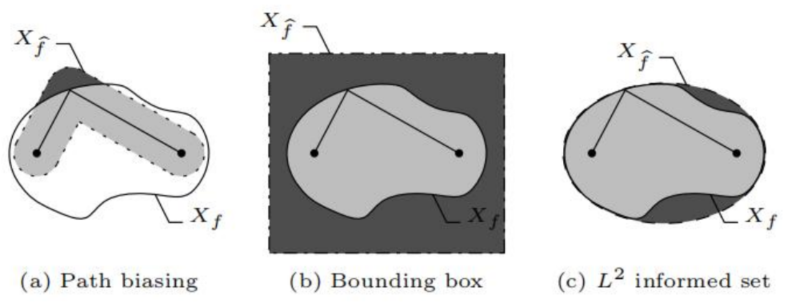

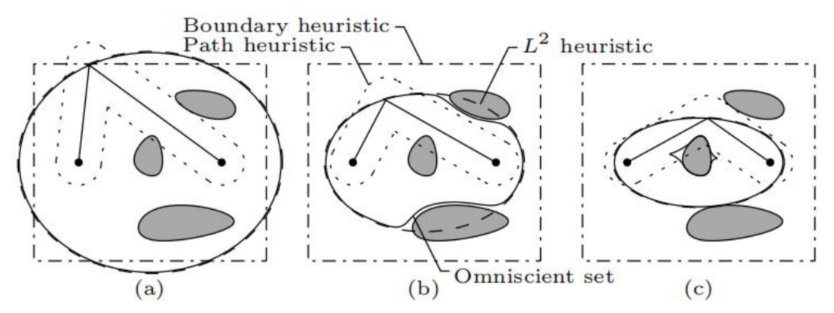

- 估计形式：
- Bounding Box：在每个维度设置坐标上下限限制区域，二维即为矩形，三维长方体
- Path Heuristics：在现有路径周围横向扩展一定宽度形成的区域

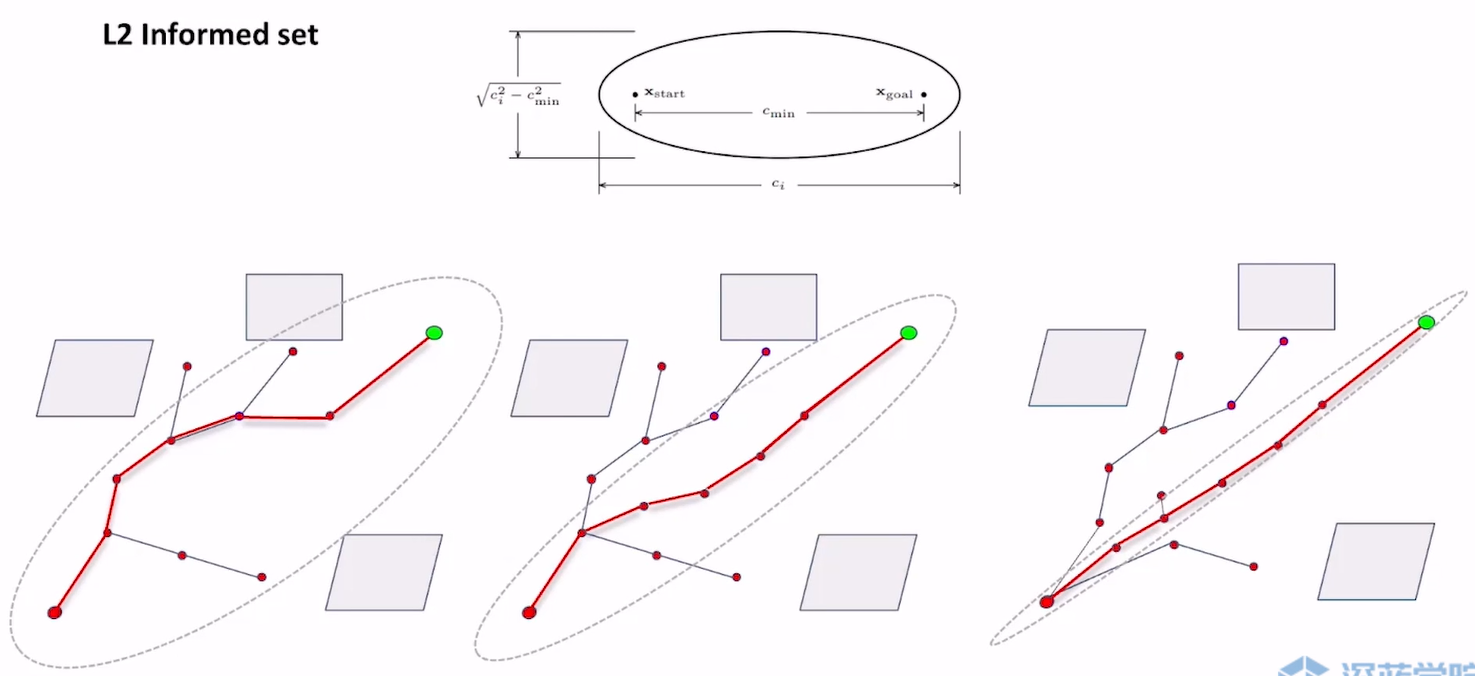

- L2 Heuristics：以起终点为焦点，现有路径的长度为长轴，画椭圆
- 对比结果：L2 Heuristics的Precision率和Recall率均为最高
- 只有以欧氏距离为Heuristics时，才可以采用该椭圆为Informed Set，采用其他Heuristics时，Informed Set需要另外设计，在高维中，很可能不能显式的设计出来

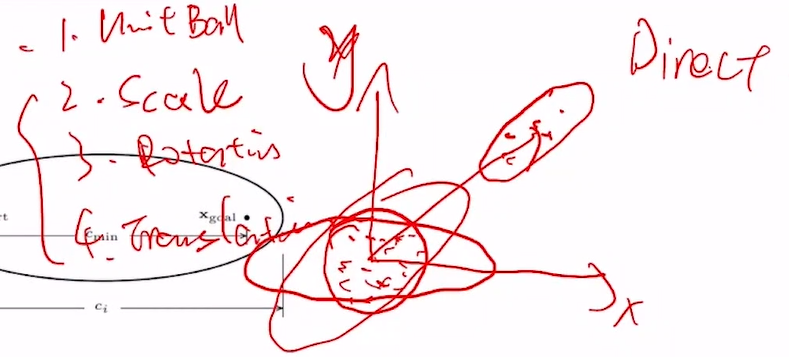

- 在单位圆中均匀采样
- 放缩长短轴，使其变为椭圆形
- 旋转一定角度
- 平移到所需要的位置

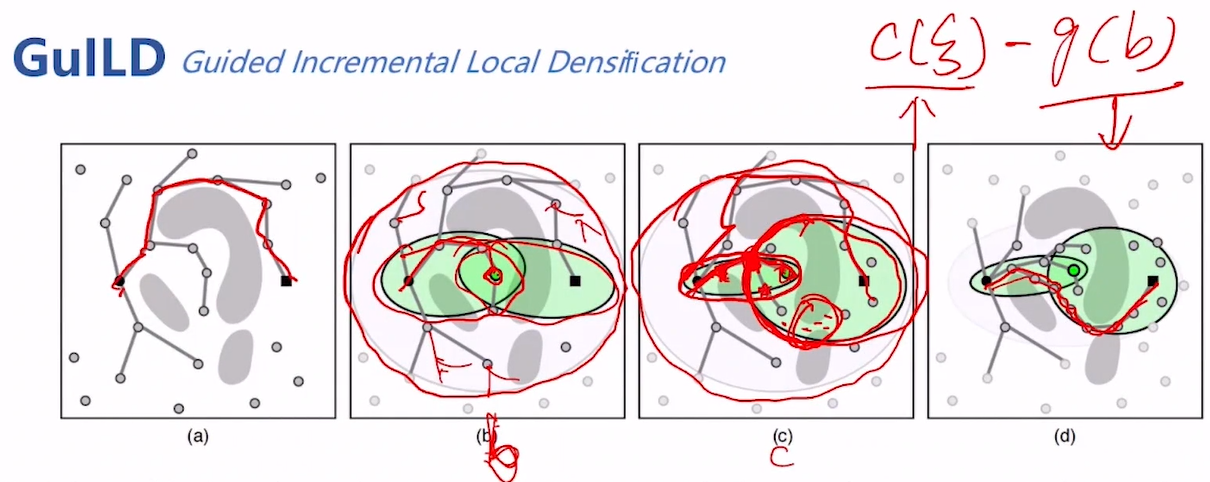

Aditya Mandalika and Rosario Scalise and Brian Hou and Sanjiban Choudhury and Siddhartha S. Srinivasa, Guided Incremental Local Densification for Accelerated Sampling-based Motion Planning," in Arxiv, 2021, https://arxiv.org/abs/2104.05037
-

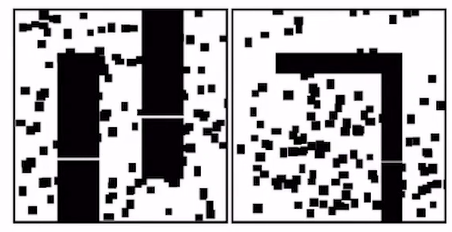

对于下图所示的两种情况，可以预见，初始找到的可行解极大概率是曲折的，这意味着c*（当前cost）将较大，这会导致椭圆面积较大，此时采样到小径的概率是极低的，因此很难找到最优解
-
只有在c*变小的时候，椭圆的面积才可能减小

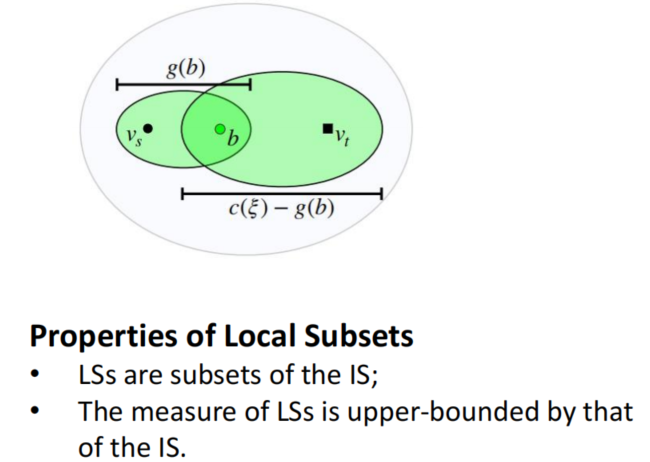

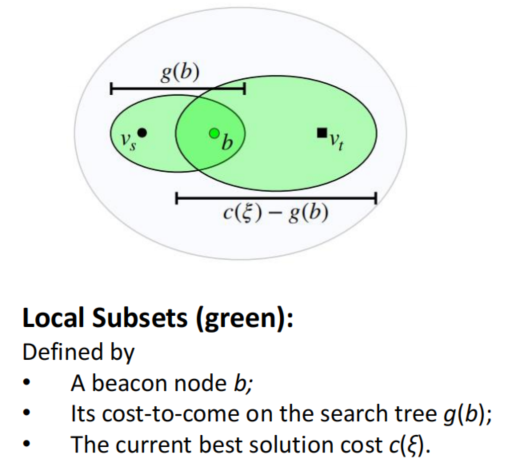

- 从当前的已经扩展的点中选择一个中间信标点b，建立两个椭圆，在这两个椭圆的并集范围内采样
- 第一个椭圆以起点和信标点为焦点，以从起点到该点的当前最优cost（g(b)）为长轴
- 第二个椭圆以信标点和终点为焦点，以（当前最优cost-g(b)）为长轴
- 易证，这两个椭圆的并集（LSs：Local Subsets）是Informed Set（IS）的子集
- 效果：

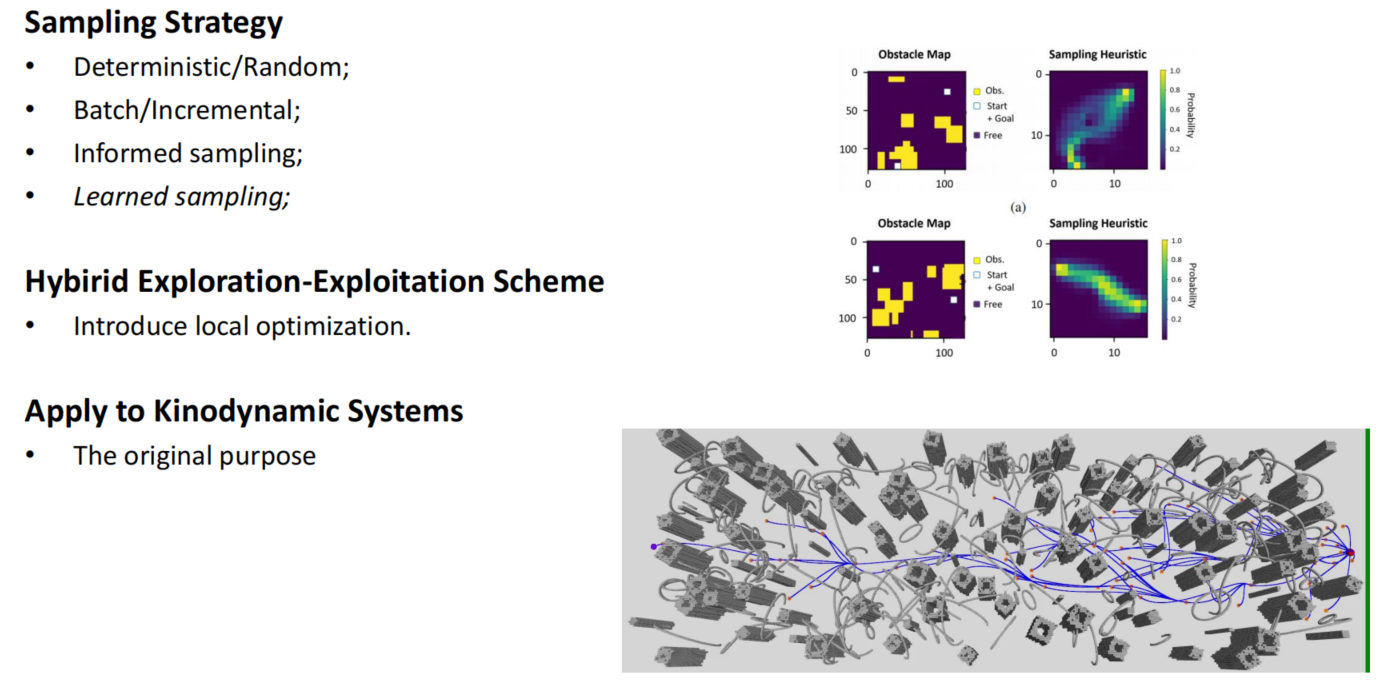

[1]OMPL：https://ompl.kavrakilab.org/ （强推，很全面）
[3] https://github.com/ZJU-FAST-Lab/sampling-based-path-finding
Kinodyanmic = Kinematic（运动学：eg.避障） + Dynamic（动力学：eg.速度，加速度和力上的bounds）
- Q：既然有Trajectory Optimization的步骤，为什么还要再Path Finding的过程中考虑高阶的Kinodynamic的约束？
- A：
- Motion Planning是一个coarse to fine的过程，并不一定要割裂的两部分，换句话说，如果在Path Planning中完全不考虑动力学约束，那么在动力学模型复杂的情况下可能不能得到一个很好的初始路线，那么即使经过Trajectory Optimization，最终结果也会不那么理想
- Trajectory Optimization是在局部进行优化的，并不能在全局保证动力学最优性
- eg.

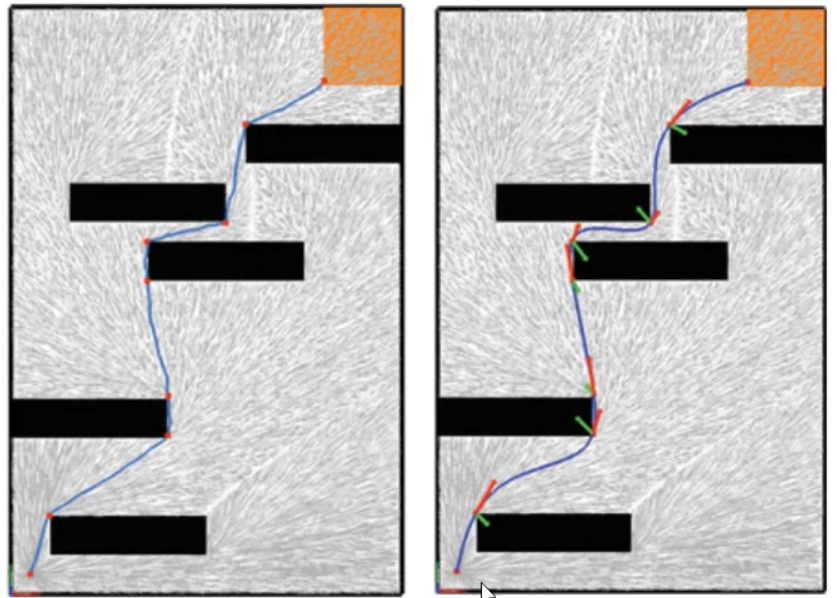

- 在本例中无人机具有向右的初速度，如果在Path Planning的过程中完全不考虑动力学约束，则会生成如紫色实线这样的路径，经过Trajectory Optimization后得到如紫色虚线这样的轨迹，这样的轨迹涉及到急转弯，在运动学上并不是最优的方案
- 如果在Path Planning时就考虑动力学约束，得到如绿色实线这样的路径，经过Trajectory Optimization后很容易得到一条平滑的feasible的轨迹
-
独轮车模型
-
差速车模型
-
小车模型
建树/图，使其上每条边都满足动力学约束（feasible motion connections），再运用前述的图搜索算法即可

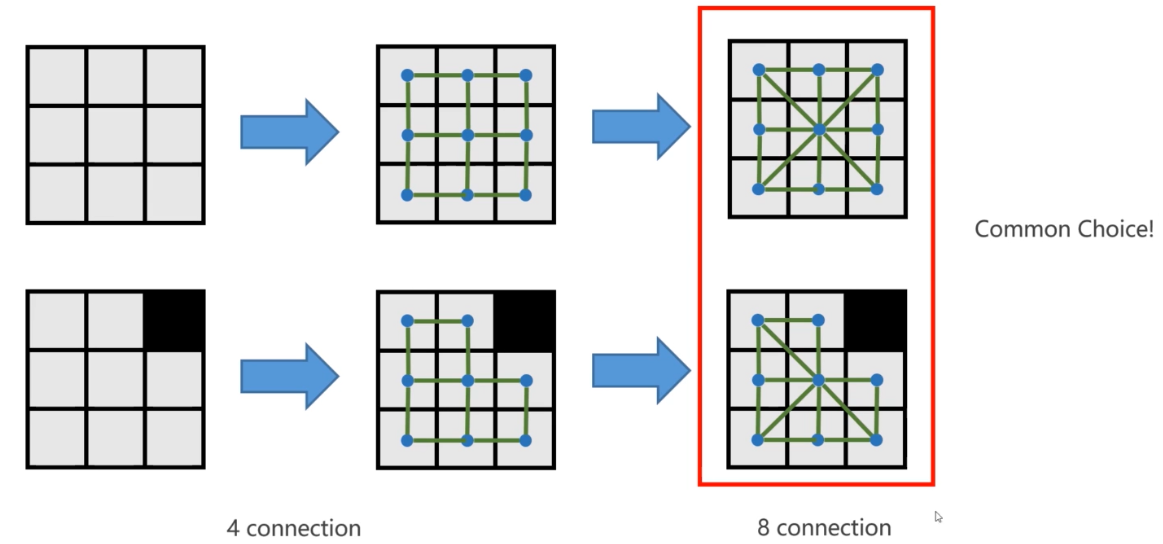

离散控制空间，使机器人前进一段距离，形成路径（例如L2中提到的四联通，八联通，本质上是对质点模型控制量的离散化）
-
在differentially driven的情况下有: $$ \dot{s}=f(s,u) $$
-
其中S为状态向量，在自动驾驶任务中为
-
u为输入量，在自动驾驶任务中为a（油门：加速度），α（转向盘：角加速度）
-
选定一系列输入量u0
un，设定一个作用时间T，即可进行前向仿真（Forward Simulation），得到一系列未来的离散状态**Sf0Sfn** -
-
特点：
- 无任务导向（类似Dijkstra），效率低
- 易于实施
-
实施：
状态空间模型(ACnD 1. 状态空间模型 (State Space Model) - 知乎 (zhihu.com))【线性系统】 $$ \dot{s}=A\cdot s + B\cdot u $$ 其中s为n维向量，包含系统的所有状态量，u为系统的输入量（控制量）
对于无人机的线性模型而言，取控制量为 $$ u=\begin{pmatrix} \ddot{x}\ \ddot{y}\ \ddot{z}\ \end{pmatrix} $$ 则状态空间为 $$ s=\begin{pmatrix} x\y\z\ \dot{x}\\dot{y}\\dot{z} \end{pmatrix} $$ 则有 $$ A=\begin{bmatrix} 0&0&0&1&0&0\0&0&0&0&1&0\ 0&0&0&0&0&1\0&0&0&0&0&0\ 0&0&0&0&0&0\0&0&0&0&0&0\ \end{bmatrix} &&B=\begin{bmatrix} 0&0&0\0&0&0\ 0&0&0\1&0&0\ 0&1&0\0&0&1\ \end{bmatrix} $$ 在如下初始条件下 $$ v_{0}= \begin{bmatrix} 1\0\0 \end{bmatrix} &即&s_{0}= \begin{bmatrix} x_{0}\y_{0}\z_{0}\1\0\0 \end{bmatrix} $$ 将控制量离散化，有如下结果：
可以猜测离散得到的九个控制量可能为： $$ u_{1}= \begin{pmatrix} 1\1\0 \end{pmatrix} u_{2}= \begin{pmatrix} 2\1\0 \end{pmatrix} u_{3}= \begin{pmatrix} 3\1\0 \end{pmatrix}
u_{4}= \begin{pmatrix} 1\0\0 \end{pmatrix} u_{5}= \begin{pmatrix} 2\0\0 \end{pmatrix} u_{6}= \begin{pmatrix} 3\0\0 \end{pmatrix}
u_{7}= \begin{pmatrix} 1\-1\0 \end{pmatrix} u_{8}= \begin{pmatrix} 2\-1\0 \end{pmatrix} u_{9}= \begin{pmatrix} 3\-1\0 \end{pmatrix} $$ 已知初始状态，已知控制量，可以根据状态转移方程算出输出状态
在这里，如果将A构建为幂零矩阵（nilpotent matirx），会大大简化计算

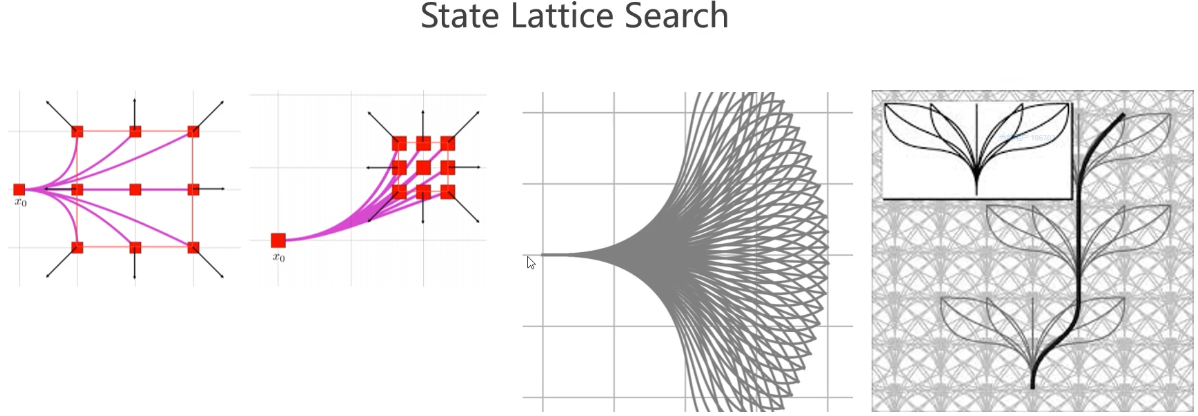

若再以得到的八个s为s0分别进行如上操作，则可以得到lattice graph，例如下图
-

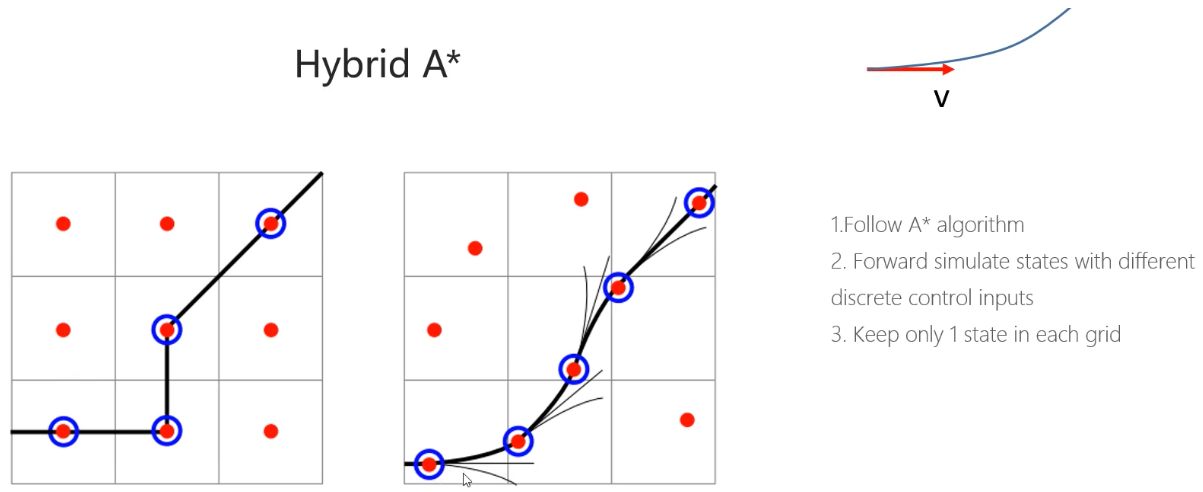

eg. 对于汽车（非线性系统）
-
离散状态空间，再将这些离散的状态点进行连接，形成路径（例如L3中提到的PRM本质上是对质点模型x，y两种维度的离散化）
- 对于differentially driven的情况:
- 选定一系列Sf，计算从S0~Sf所需的u和T（通常是固定T，计算可能的u）
- 特点：
- 自然的具有贪心性，很容易做得到目标导向，因此planning的效率较高
- 但实施难度较大（对于给定起始和末尾状态点，有无数种状态转移路线，这就涉及到最优问题（Optimal Boundary Value Problem））
-
获得可行解（BVP）
- 对于一维状态转移问题
- 可以假设状态转移路线为五次曲线，五次曲线有6个待定参数，一对边界条件可以给出2个方程，因此对方程分别求一阶导和二阶导，共2*3=6个方程，可以解出全部未知量
-
获得最优解（OBVP）
-
问题的一般描述
-
用到的变量和函数有：
s(t)：与t有关的n维变量，表示t时刻系统的状态量，有边界条件s(0)
u(t)：与t有关的m维变量，表示t时刻系统的输入量
系统建模为： $$ \dot{s(t)}=f(s(t),u(t)) $$ J(T)：终末时刻T时刻的惩罚函数值 $$ J(T)=h(s(T))+\int_0^Tg(s(t),u(t))dt $$ 其中:
h(s(T))表征是否达到终点；g(s,u)表征路径中的cost；
H(s,u,λ)：Hamiltonian方程 $$ H(s,u,\lambda)=g(s,u)+\lambda^Tf(s,u) $$ λ：n维协变量，维度与s一致
-
求解：
s*：最优的状态转移方程
u*：随时间最优的控制输入
-
Pontryagin's Minimum Principle 庞特里亚金最小值原理
λ(t)是如下微分方程的解： $$ \dot{\lambda(t)}=-\nabla_sH(s^(t),u^(t),\lambda(t)) $$ 要解此方程须有边界条件： $$ \lambda(T)=-\nabla h(s^(T)) \s^(0)=s(0)\ \ \ (given) $$ 其中: $$ \dot{s^(t)}=f(s^(t),u^(t)) $$ 则有所求的最优控制量为： $$ u^(t)=\arg\mathop{\min}\limits_{u(t)}H(s^*(t),u(t),\lambda(t)) $$
-
-
实例：无人机
-
建模 $$ s_k=(p_k,v_k,a_k)\(given\ \ s(0)=s_0,s(T)=s_f)\ u_k=j_k\ \dot{s_k}=f(s_k,u_k)=(v_k,a_k,j_k)\ 其中k=x,y,z三轴\ J_k=\frac{1}{T}\int_0^Tj_k(t)^2dt $$
-
求解：对每个轴单独进行以下操作 $$ \lambda=(\lambda_1,\lambda_2,\lambda_3)\ H(s,u,\lambda)=\frac{1}{T}j^2+\lambda^Tf(s,u)\=\frac{1}{T}j^2+\lambda_1 v+\lambda_2 a+\lambda_3 j\ \dot{\lambda}=-\nabla_sH(s^,u^,\lambda)=(0,\lambda_1 ,\lambda_2 )\(对向量s求偏导就是对s中的元素分别求偏导，再组合形成向量，对上例即H分别对p,v,a求偏导)\ $$ 现在有如下方程组： $$ \lambda=(\lambda_1,\lambda_2,\lambda_3)\ \dot{\lambda}=(0,-\lambda_1 ,-\lambda_2 ) $$ 因此显然λ可以设为如下的形式： $$ \lambda=\begin{pmatrix} \alpha\-\alpha t-\beta\\frac12\alpha t^2+\beta t+\gamma \end{pmatrix}^T $$ 因此最优控制量u可以解出： $$ u^(t)=\arg\mathop{\min}\limits_{u(t)}H(s^(t),u(t),\lambda(t))\ \because u(t)=j(t)\ \therefore u^(t)=\arg\mathop{\min}\limits_{j(t)}H(s^(t),j(t),\lambda(t))\ $$ 其中： $$ H(s^,j,\lambda)=\frac{1}{T}j^2+\lambda_1 v^+\lambda_2 a^+\lambda_3 j $$ 此时第二三项已经最小，使H最小的j的取值的求法即为： $$ j^=\arg\mathop{\min}\limits_{j}(\frac{1}{T}j^2+\lambda_3 j) $$ 因此，很容易求出： $$ u^=j^=-\frac1T\lambda_3=-\frac1T(\frac12\alpha t^2+\beta t+\gamma) $$ 得到j，通过积分很容易得到a，v，p，即解出只与α，β，γ有关的s： $$ s^=-\frac2T\begin{pmatrix} \frac{1}{120}\alpha t^5+\frac{1}{24}\beta t^4+\frac{1}{6}\gamma t^3+\frac{1}{2}a_0t^2+v_0t+p_0\ \frac{1}{24}\alpha t^4+\frac{1}{6}\beta t^3+\frac{1}{2}\gamma t^2+a_0t+v_0\ \frac{1}{6}\alpha t^3+\frac{1}{2}\beta t^2+\gamma t+a_0 \end{pmatrix}^T\ s_0=(p_0,v_0,a_0)\ \ is\ \ given $$ 将末尾边界条件sf代入有： $$ \because(T)=s_f=(p_f,v_f,a_f)\ \ is\ \ given\ \therefore-\frac2T \begin{bmatrix} \frac1{120}T^5&\frac1{24}T^4&\frac1{6}T^3\ \frac1{24}T^4&\frac1{6}T^3&\frac1{2}T^2\ \frac1{6}T^3&\frac1{2}T^2&T\ \end{bmatrix} \begin{bmatrix} \alpha \ \beta \ \gamma\ \end{bmatrix}= \begin{bmatrix} p_f-p_0-v_0T-\frac12a_0T^2\v_f-v_0-a_0T\a_f-a_0 \end{bmatrix}\ \therefore \begin{bmatrix} \alpha \ \beta \ \gamma\ \end{bmatrix}=-\frac1{2T^4} \begin{bmatrix} 720&-360&60T^2\-360T&168T^2&-24T^3\60T^2&-24T^3&3T^4 \end{bmatrix} \begin{bmatrix} p_f-p_0-v_0T-\frac12a_0T^2\v_f-v_0-a_0T\a_f-a_0 \end{bmatrix}\ $$ 此时α，β，γ只与T有关，即s*，u*，J只与T有关
- 可以给定T，即可求出所需的s, u
- 或在T定义域内求极值，求出J使最小时的T，再求出所需的s, u
-
-
一些讨论
-
上例中不存在与终点有关的惩罚函数h(s)，这是因为末端状态已经由s(T)=sf给出，此时的h(s)可以认为是以下形式： $$ h(s(t))= \begin{cases} 0 & t=T\\infty & t\ne T \end{cases} $$ 这个函数在t=T处不可导，因此不引入目标函数J中
-
可能存在s中某些分量的末状态给定，某些分量不给定的情况，例如： $$ s(T)=(p_f,?,?) $$ 此时，目标函数J中就需要加入h(s)，且存在边界条件 $$ given\ \ s_i(T)\ \lambda_j(T)=\frac{\partial h(s^*(T))}{\partial s_j},\ for\ j\ne i \其中\ \ i+j=n $$ 可以想象由于j个分量没给出导致的j个自由度，全部由这j个新的方程约束
-
-
- 在道路环境下，Sample in control space会出现一部分采样驶出路面，这就会导致可用的采样变少，即最优path只能从一个较小的集合中找出（离散度过大）
- 同质化问题：在Sample in control space，当有一个障碍物使得某个path不可用时，其临近的多个path可能都不可用，这就是同质化问题，若多个path在拓扑环境中过于相似，这样的采样就是低效的（离散度过小）
- 假设不考虑障碍物：即解两状态间的OBVP问题
- 假设不考虑动力学：绕过障碍物的直线最短路径
- 工程实际应用可能将两者求和，加权，或取最大值
因为汽车是行驶在结构化的道路上的，辅以车道线检测的结果，可以把汽车坐标转换到Frenet-Serret坐标系下(23条消息) 弗莱纳公式（Frenet–Serret formulas）_弗莱纳坐标系_CA727的博客-CSDN博客，并在此坐标系下进行一种特殊的Lattice Planning，即法向d(t)和切向s(t)分别进行参数化，采样和解OBVP
在论文Optimal Trajectory Generation for Dynamic Street Scenarios in a Frenet Frame, Moritz Werling, Julius Ziegler, Sören Kammel, and Sebastian Thrun和Optimal trajectories for time-critical street scenarios using discretized terminal manifolds, Moritz Werling, Sören Kammel, Julius Ziegler and Lutz Gröll中将d(t)和s(t)都建模为五次多项式
例如对于变道任务，可以预想末状态法向的速度和加速度应该都为0，那么就有 $$ D(T)=\begin{pmatrix} d_T&0&0 \end{pmatrix} $$ 结合初状态就可以进行OBVP的求解
离散控制量形成的Lattice Graph有如下两个问题：
- 为了确保有可行解，往往将控制量离散为很多份，这样就会导致Lattice Graph非常稠密
- 由于稠密，多条路径之间可能及其相似，即同质性，这样是非常低效的
故考虑对Lattice Graph进行剪枝（prune），剪枝的方法就是结合栅格地图的思想，即每个栅格中只维护一个Feasible Local Motion
- Q：当一个栅格中有多个cost时候，如何取舍？
- A：维护从父节点到该节点的cost最小的一个（这里的cost不只是距离，而是综合定义的广义的cost函数的值）
与传统A*的不同：
- h(n)和g(n)的设计不同
- 找neighbor的方式不同：
- A*是找八邻域的nodes
- JPS是找符合特殊跳点规则的neighbor
- Hybrid A*中的neighbors是：从父节点（motion）出发将离散的一系列控制量分别经过一次forward simulate得到的一系列simulated feasible local motions
- 需要维护每个网格中只有一个feasible local motion：
- 若延申某个新的结点时发现其所在的网格中无motion，则将该状态存在该网格中
- 若延申某个新的结点时发现其所在的网格中已有motion，则分别比较他们从父节点到自身的cost，保留更小的那个
（a）：2D-Euclidean Distance；（b）：non-holonomic-without-obstacles（即与终末状态求OBVP）
这两者比较显然non-holonomic-without-obstacles更好，因为其更接近H的真实值
但是non-holonomic-without-obstacles在迷宫（多死胡同）中表现不佳，因为它没有障碍物信息，其天然的贪心性质会把机器人往目标方向引导（例如（c）图）
这是可以把holonomic-with-obstacles（即2D shortest path）纳入H函数（即每个位置解一下与目标点的最短路径（可以通过A*或Dijkstra求解）），这样采用non-holonomic-without-obstacles + holonomic-with-obstacles或max（non-holonomic-without-obstacles，holonomic-with-obstacles）作为H函数
在Exploration的过程中，不断尝试解当前状态到目标状态的OBVP，如果出现解无碰撞，则可以停止探索，直接采用该解（OBVP无法考虑障碍物信息，因此解OBVP总是有解，但很大困难会与障碍物碰撞）
在Exploration初期，找到这样一个One-Shot解的概率较小，因此可以设置一个常数N，即每扩展N次，尝试一次求One-Shot解，随着与目标点距离越来越近，找到One-Shot解的概率会变大，这时可以减小N，这样会更频繁的尝试求One-Shot解

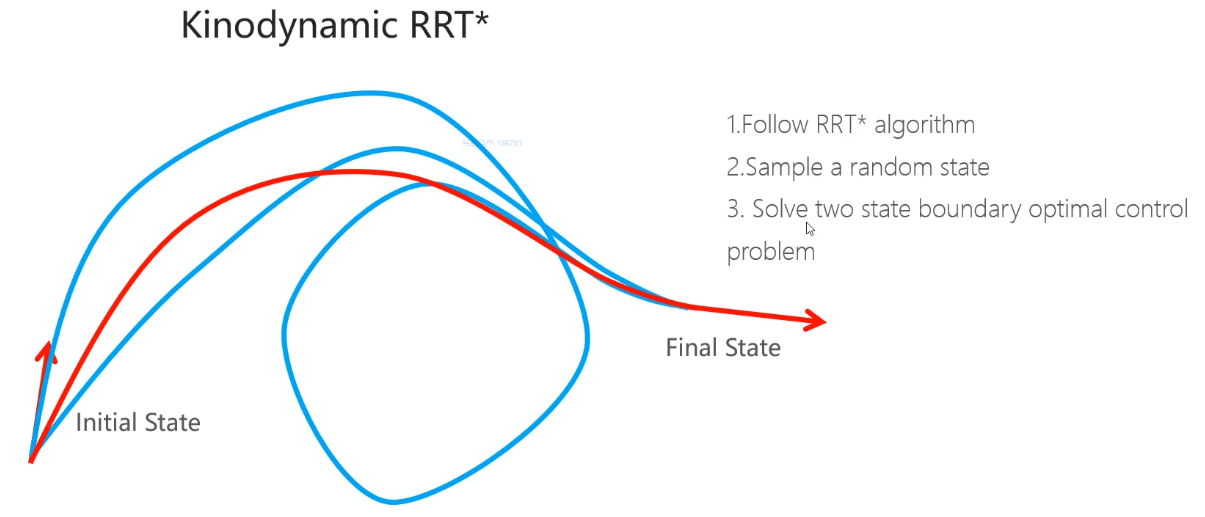

Kinodynamic RRT*与RRT*的不同
-
Sample：RRT*在x,y二维空间中采样，K-RRT*在n维空间中采样（s向量的维度为n）
-
如何确定邻域：【==关于如何求reachable set已经有很多成熟的算法==】
n维空间中一个点，以及定义好的cost函数，cost≤r的点的集合叫做reachable set
- backward-reachable set：以该点为终点，即以高维空间中任意点为起点，以小于r的cost能够到达该点的所有点的集合
- forward-reachable set：以该点为起点，即高维空间中以该点为起点，以小于r的cost能到达的所有点的集合
-
ChooseParents：找到$x_{new}$后，求其backward-reachable set，在其中找到cost最小的作为Parent
-
Rewire：求出$x_{new}$的forward-reachable set，逐一检查他们目前$g(n)$和$g(x_{new})+cost(x_{new},x_i)$的大小，维护较小的
