项目简介

版本: 0.2

发布日期: 2024-09-05

代码框架: 基于pear-admin-flask Python后台管理系统进行二次开发

功能描述: 基于SNMP轮询的IP地址管理检测

实现逻辑: 通过SNMP协议轮询交换机设备，获取ARP，MAC地址，端口类型，端口索引，系统名称，子网掩码等信息后进行逻辑判断处理

感谢: pear-admin-flask Python 后台管理系统开源项目及其贡献者

在线Demo：https://qjrtrjgujysh.ap-northeast-1.clawcloudrun.com (用户名/密码：admin/123456)

安装使用

下载源码

git clone 或 Download ZIP

手搓安装

配置虚拟环境

使用虚拟环境并不是必须的，考虑到可能会冲突或干扰你本机的Python环境，建议使用虚拟环境

  • 本项目开发环境：Windows+Python 3.10+Miniconda
  • Conda是软件包管理系统和环境管理系统，Miniconda 是一个更加轻量级的选项
  • 使用任意虚拟环境，不挑食
# 使用venv
# 创建虚拟环境
python -m venv venv
#  进入虚拟环境
.\venv\Scripts\activate

# 使用miniconda3
# 创建一个虚拟环境（指定Python版本3.10）
conda create -n ipa_base python=3.10 -y
# 激活虚拟环境
conda activate ipa_base

安装库

在线安装
pip install -r requirements.txt

# 网络不行用下面这两之一

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple/  -r requirements.txt
或
pip install -i https://mirrors.aliyun.com/pypi/simple/ -r requirements.txt
离线安装

点击右侧Releases，已上传使用通过 pip download -r requirements.txt -d whls 下载的离线依赖包，也可自行使用该命令下载离线依赖包

windows系统

pip install --no-index --find-links=whls-windows -r requirements.txt

linux系统

pip install --no-index --find-links=whls-linux -r requirements.txt

配置SECRET_KEY

运行generate_secret_key.py随机生成32 字节的 SECRET_KEY，然后自动写入configs.py文件

SECRET_KEY用于加密和签名会话 cookies 和其他重要数据, 帮助保护数据的完整性，防止篡改。

python generate_secret_key.py
Generated SECRET_KEY: fa0f839b85803b1e40163f6621643b0fb284cbfb8e9d02e8376e58d1b6d44ad3

修改配置

1、修改启动配置.flaskenv（flask run命令启动使用，调试阶段使用，正常运行后选择使用waitress）

  • FLASK_DEBUG：正常运行后建议修改为False（使用waitress启动，需要在配置文件修改）
  • FLASK_RUN_PORT：设置端口不与本机其它监听端口冲突
  • FLASK_RUN_HOST：如不为4个0，可设置具体本机网卡IP地址
FLASK_DEBUG=True                # 开启调试模式
FLASK_RUN_PORT=5666             # 设置运行的端口
FLASK_RUN_HOST=0.0.0.0          # 设置监听的 ip
FLASK_APP="pear_admin:create_app()"   # 运行程序

2、修改configs.py文件（按照注释说明按需修改，正常使用默认值即可）

3、修改pear_admin/extensions/tasks/tasks.json文件（snmp的轮询参数，替换为实际使用，或通过web页面-系统设置-应用配置中的SNMP参数配置修改提交）

{
  "REFRESH_TIME": 30,
  "SNMP_DATA_GW": [
    {
      "snmp_host": "1.1.1.1",
      "snmp_community": "public"
    }
  ],
  "SNMP_DATA_ACC": [
    {
      "snmp_host": "1.1.1.2",
      "snmp_community": "public"
    }
  ]
}

初始化写入数据

1、按需修改static\data路径下的csv初始化数据

  • static\data\ums_user.csv: 添加或修改初始登陆用户和密码（密码是经过计算后的hash值，最终储存在数据库）,
  • static\data\ip_group.csv: 添加需要创建的分组名称
  • static\data\ip_table.csv:（可选）添加测试数据

2、执行初始化数据库

flask init

启动Flask

方式一（flask启动，使用内置类wsgi）

flask run

方式二（flask启动脚本，使用前如有虚拟环境需修改激活虚拟环境命令）

双击start_flask_by_flask_run.bat脚本

方式三（waitress启动，设置参数，使用waitress）

waitress-serve --port 5666  --call  pear_admin:create_app

方式三（waitress启动脚本，设置参数，使用前如有虚拟环境需修改激活虚拟环境命令）

双击start_flask_by_waitress.bat脚本

docker安装

如需修改代码内容，如修改dockerfile文件、修改配置、修改初始化数据等，需在构建镜像步骤前完成

本地构建镜像（推荐）

本地构建镜像，可以自定义修改参数和配置等，灵活

在项目根目录下执行

docker build -t ipa-view:v0.2 .

使用公共镜像

需要从Docker Hub拉取镜像(当前只构建了这一个版本)

docker pull kiraster/ipa_view:latest

创建并运行 Docker 容器

在项目根目录下执行

docker run -d --restart always -p 5666:8080 ipa-view:v0.2
或
docker run -d --restart always -p 5666:8080 kiraster/ipa_view:latest

这里贴上将代码进行docker容器化的笔记提供参考：https://kiraster.github.io/posts/297bc3bd.html

关于定时任务

使用flask-apscheduler的API接口管理定时任务，预先在pear_admin\extensions\tasks\tasks.py文件里编写功能函数代码，然后在定时任务页面通过添加功能设置ID，名称，函数，间隔时间等参数提交即可

本项目中定义了两个功能函数和测试函数

  • job1：定时轮询网关ARP表和接入交换机mac地址表任务
  • job2：定时更新没有轮询到ARP表项的IP地址状态任务
  • test：定时控制台打印测试内容

项目功能

本项目中各个页面详细功能说明，运行代码后，在系统设置 -->> 关于查看

API和路由

（仅列出本代码创建的API和路由，原 pear-admin-flask 内容请移步到源码仓库浏览）

Endpoint Methods Rule Description
api.ip_group.add_groups POST /api/v1/groups/ 增加分组
api.ip_group.delete_groups DELETE /api/v1/groups/ 删除分组
api.ip_group.get_pie_groups GET /api/v1/groups/pie 获取饼图渲染数据
api.ip_group.get_setting_groups GET /api/v1/groups/setting 获取分组表格渲染数据
api.ip_group.get_transfer_groups GET /api/v1/groups/transfer 获取分组穿梭框渲染数据
api.ip_group.get_tree_groups GET /api/v1/groups/tree 获取分组数组件渲染数据
api.ip_group.join_groups PATCH /api/v1/groups/join 网段加组
api.ip_group.leave_groups PATCH /api/v1/groups/leave 网段离组
api.ip_group.search_groups GET /api/v1/groups/search 搜索分组
api.ip_group.update_groups PATCH /api/v1/groups/ 更新分组
api.ip_table.delete_ips DELETE /api/v1/ips/ 删除IP地址
api.ip_table.get_ips GET /api/v1/ips/ 获取IP地址表
api.ip_table.get_overview GET /api/v1/ips/statistics/overview 获取IP统计信息
api.ip_table.polling_group_status GET /api/v1/ips/statistics/group 获取分组柱形图渲染数据
api.ip_table.polling_ip_status GET /api/v1/ips/statistics/status 获取IP地址状态折线图渲染数据
api.ip_table.search_ips GET /api/v1/ips/search 搜索IP地址
api.ip_table.update_ips PATCH /api/v1/ips/ 更新IP地址
api.log.get_logs GET /api/v1/logs/ 获取日志
api.monitor.get_disk_partition GET /api/v1/monitor/disk-partition 获取主机分区信息
api.monitor.get_system_monitor GET /api/v1/monitor/system-info 获取主机系统信息
api.monitor.polling_network_load GET /api/v1/monitor/network-load 获取主机网络负载
api.monitor.polling_utilization GET /api/v1/monitor/utilization 获取主机CPU和内存利用率
api.setting.get_app_settings GET /api/v1/app-settings/ 获取flask应用配置
api.setting.update_base_app_settings POST /api/v1/app-settings/base 更新flask基本配置
api.setting.update_snmp_app_settings POST /api/v1/app-settings/snmp 更新snmp轮询参数配置
api.task.add_job POST /api/v1/scheduler/jobs 增加任务
api.task.delete_job DELETE /api/v1/scheduler/jobs 删除任务
api.task.get_jobs GET /api/v1/scheduler/jobs 获取任务列表
api.task.pause_job PATCH /api/v1/scheduler/jobs/<job_id>/pause 暂停任务
api.task.resume_job PATCH /api/v1/scheduler/jobs/<job_id>/resume 恢复任务
api.task.update_job PATCH /api/v1/scheduler/jobs/<job_id> 更新任务
api.user.update_pwd PATCH /api/v1/user/pwd 更新用户密码
index.index_page_view GET /view/start/index.html 首页页面路由
index.monitor_view GET /view/start/monitor.html 系统监控页面路由
ip_mgmt.group_view GET /view/ip_mgmt/groups.html 分组页面路由
ip_mgmt.ips_view GET /view/ip_mgmt/ips.html IP地址页面路由
system.app_about_view GET /view/system/app-about.html 关于页面路由
system.app_setting_view GET /view/system/app-settings.html 应用设置页面路由
system.apscheduler_view GET /view/system/app-scheduler.html 定时任务页面路由
system.group_setting_view GET /view/system/groups-setting.html 分组修改页面路由
system.pwd_change_view GET /view/system/pwd-change.html 更新用户密码页面路由

项目结构

│  .flaskenv
│  CHANGELOG.md  # 更新日志
│  configs.py  # 配置文件
│  Dockerfile  # Dockerfile文件
|  generate_secret_key.py  # 生成SECRET_KEY并写入configs.py的脚本文件
│  LICENSE  # license
│  README.md
│  requirements.txt  # 安装库
│  start_flask_by_flask_run.bat  # flask run 方式启动flask的bat脚本
│  start_flask_by_waitress.bat  # waitress 方式启动flask的bat脚本
│  stop_flask.bat  # 关闭Python进程，顺带关闭flask的bat脚本
│
├─instance
│      ipa_view.db  # 业务数据库
│      scheduler.db  # 定时任务存储数据
├─log
│      log.log  # 日志文件
│
├─pear_admin
│  │  __init__.py  # flask应用 入口工厂函数
│  │
│  ├─apis
│  │      department.py
│  │      group.py  # 分组相关接口
│  │      http.py
│  │      ip.py  # IP地址相关接口
│  │      log.py  # 日志文件获取接口
│  │      monitor.py  # 系统监控相关接口
│  │      passport.py
│  │      rights.py
│  │      role.py
│  │      setting.py  # 应用设置相关接口
│  │      task.py  # 定时任务相关接口
│  │      user.py
│  │      __init__.py
│  │
│  ├─extensions
│  │  │  comm.py  # 通用可复用函数
│  │  │  init_apscheduler.py
│  │  │  init_db.py
│  │  │  init_jwt.py
│  │  │  init_script.py
│  │  │  __init__.py
│  │  │
│  │  └─tasks
│  │          snmp_polling.py  # job1被调用函数
│  │          tasks.json  # 定时任务配置文件
│  │          tasks.py  # apscheduler定时任务入口
│  │          update_available.py  # job2被调用函数
│  │
│  ├─orms
│  │      department.py
│  │      ipgroup.py  # IP分组信息数据模型类
│  │      iptable.py  # IP地址信息数据模型类
│  │      rights.py
│  │      role.py
│  │      user.py
│  │      _base.py
│  │      __init__.py
│  │
│  └─views
│          index.py  # 开始页面路由
│          ip_mgmt.py # IP地址使用页面路由
│          system.py # 系统设置页面路由
│          __init__.py
│
├─static
│  │  favicon.ico
│  │
│  ├─admin
│  │  ├─css
│  │  │  │  admin.css
│  │  │  │  admin.dark.css
│  │  │  │  reset.css
│  │  │  │  variables.css
│  │  │  │
│  │  │  └─other
│  │  │          analysis.css
│  │  │          console.css
│  │  │          console2.css
│  │  │          exception.css
│  │  │          login.css
│  │  │          profile.css
│  │  │          result.css
│  │  │
│  │  ├─data
│  │  │      menu.json
│  │  │      message.json
│  │  │      table.json
│  │  │
│  │  └─images
│  │          avatar.jpg
│  │          background.svg
│  │          banner.png
│  │          banner2.png
│  │          banner2.svg
│  │          blog.jpg
│  │          captcha.gif
│  │          ip_group_ref.png
│  │          logo.png
│  │          user_right_ref.png
│  │
│  ├─component
│  │  ├─layui
│  │  │  │  layui.js
│  │  │  │
│  │  │  ├─css
│  │  │  │      layui.css
│  │  │  │
│  │  │  └─font
│  │  │          iconfont.eot
│  │  │          iconfont.svg
│  │  │          iconfont.ttf
│  │  │          iconfont.woff
│  │  │          iconfont.woff2
│  │  │
│  │  └─pear
│  │      │  pear.js
│  │      │
│  │      ├─css
│  │      │  │  pear.css
│  │      │  │
│  │      │  └─module
│  │      │          global.css
│  │      │          menu.css
│  │      │          menuSearch.css
│  │      │          messageCenter.css
│  │      │          nprogress.css
│  │      │          page.css
│  │      │          tabPage.css
│  │      │          toast.css
│  │      │
│  │      ├─font
│  │      │      iconfont.css
│  │      │      iconfont.js
│  │      │      iconfont.json
│  │      │      iconfont.ttf
│  │      │      iconfont.woff
│  │      │      iconfont.woff2
│  │      │
│  │      └─module
│  │          │  admin.js
│  │          │  button.js
│  │          │  fullscreen.js
│  │          │  menu.js
│  │          │  menuSearch.js
│  │          │  messageCenter.js
│  │          │  page.js
│  │          │  tabPage.js
│  │          │  tools.js
│  │          │
│  │          └─extends
│  │                  count.js
│  │                  echarts.js
│  │                  echartsTheme.js
│  │                  nprogress.js
│  │                  popup.js
│  │                  toast.js
│  │                  yaml.js
│  │
│  ├─config
│  │      pear.config.json
│  │
│  ├─data
│  │      databases.sql
│  │      ip_group.csv  # IP分组信息导入数据
│  │      ip_table.csv  # IP地址信息导入数据
│  │      ums_department.csv
│  │      ums_rights.csv
│  │      ums_role.csv
│  │      ums_user.csv
│  │
│  └─js
│          moment.min.js
│          pear_admin_flask.js
│
└─templates
   ├─error
   │      403.html
   │      404.html
   │      500.html
   │
   ├─system
   │  ├─department
   │  │      index.html
   │  │
   │  ├─rights
   │  │      index.html
   │  │
   │  ├─role
   │  │      index.html
   │  │
   │  └─user
   │          index.html
   │
   └─view
      │  index.html
      │  login.html
      │  register.html
      │
      │─ip_mgmt
      │     groups.html  # 分组页面模板
      │     ips.html  # IP地址信息页面模板
      │
      │─start
      │      index.html  # 首页模板
      │      monitor.html  # 系统监控页面模板
      │
      └─system
               app-about.html  # 关于页面模板
               app-log.html  # 日志页面模板
               app-scheduler.html  # 定时任务页面模板
               app-settings.html  # 应用设置页面模板
               groups-setting.html  # IP分组修改页面模板
               pwd-change.html  # 密码修改页面模板

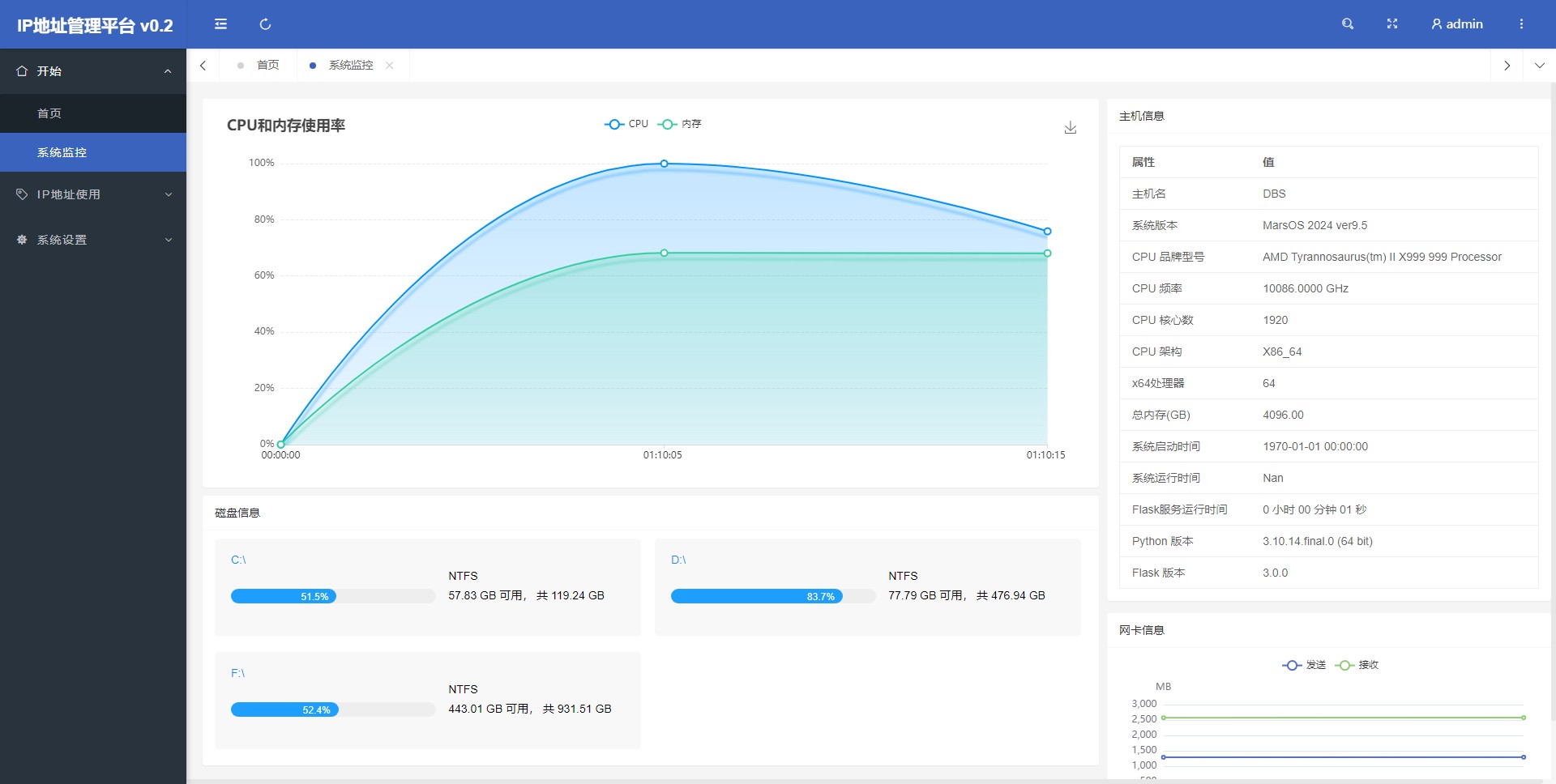

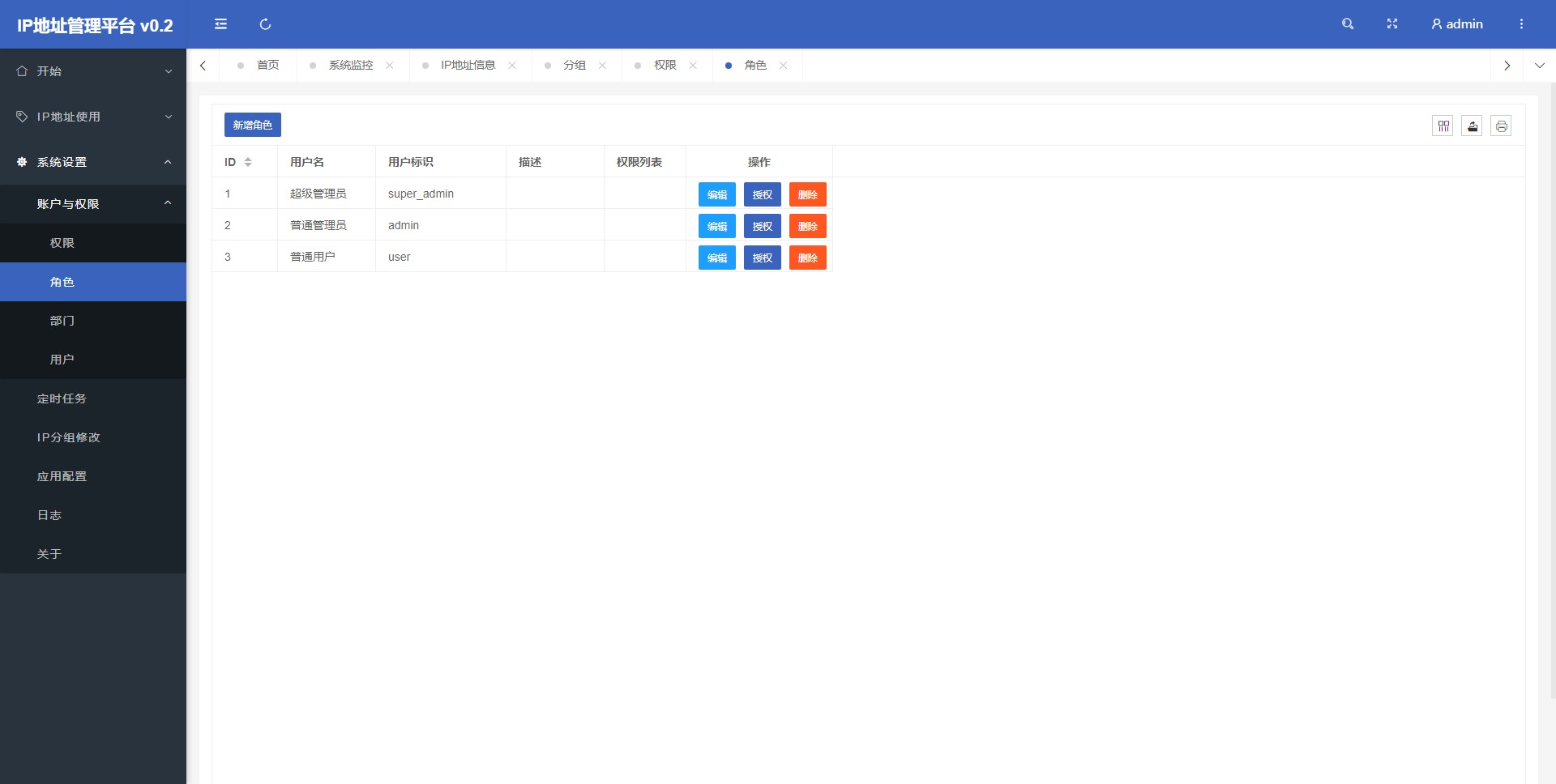

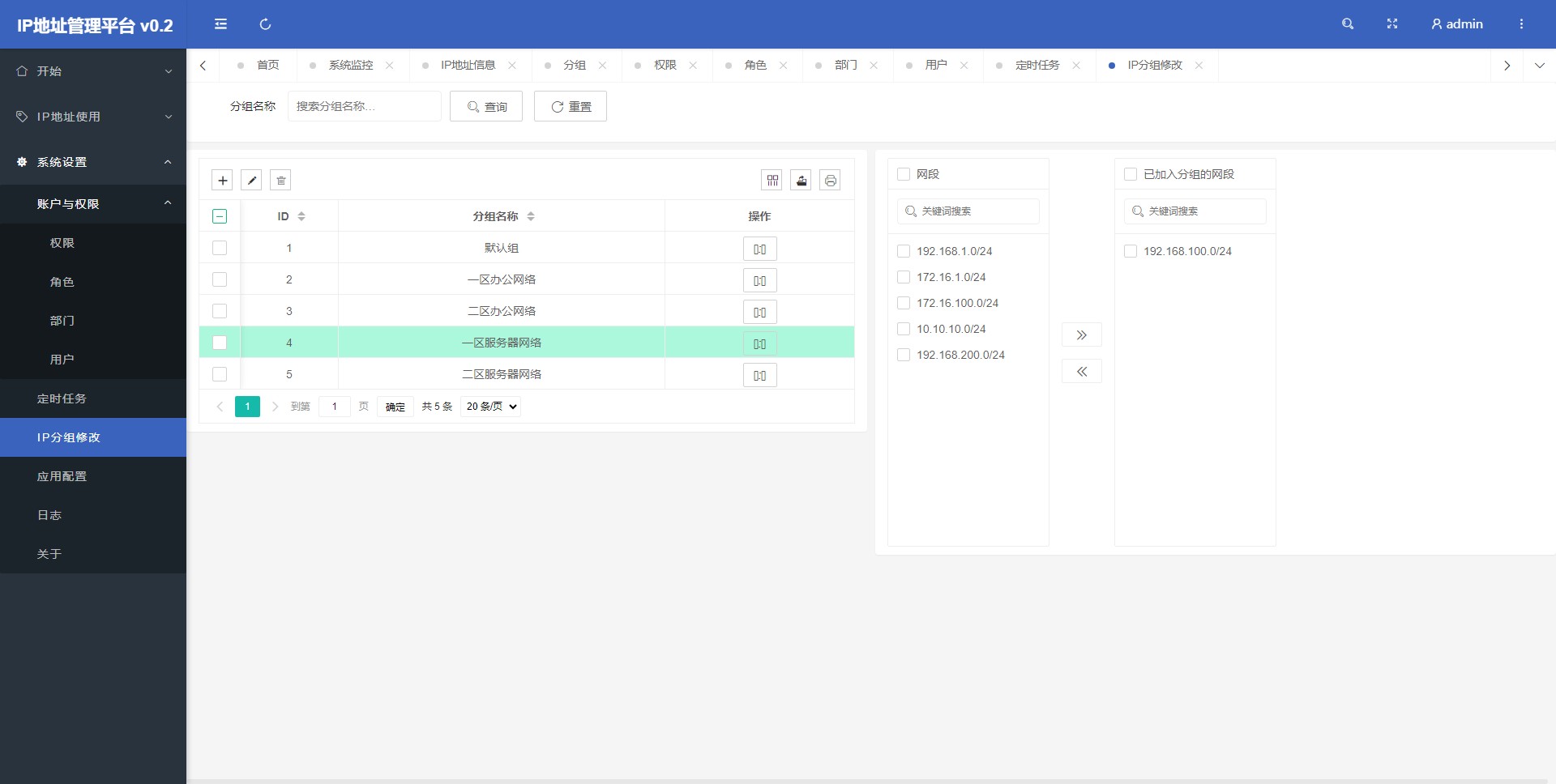

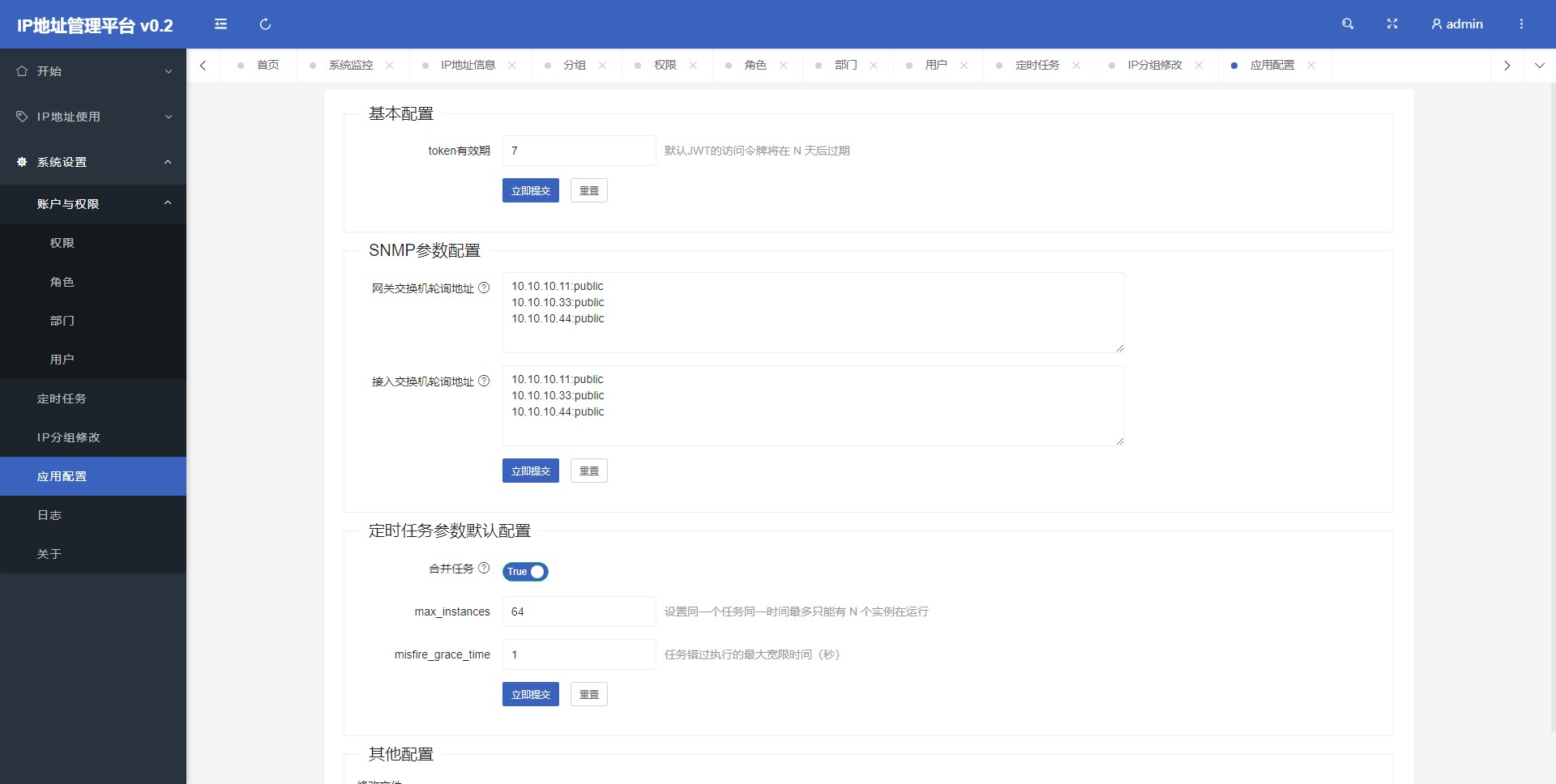

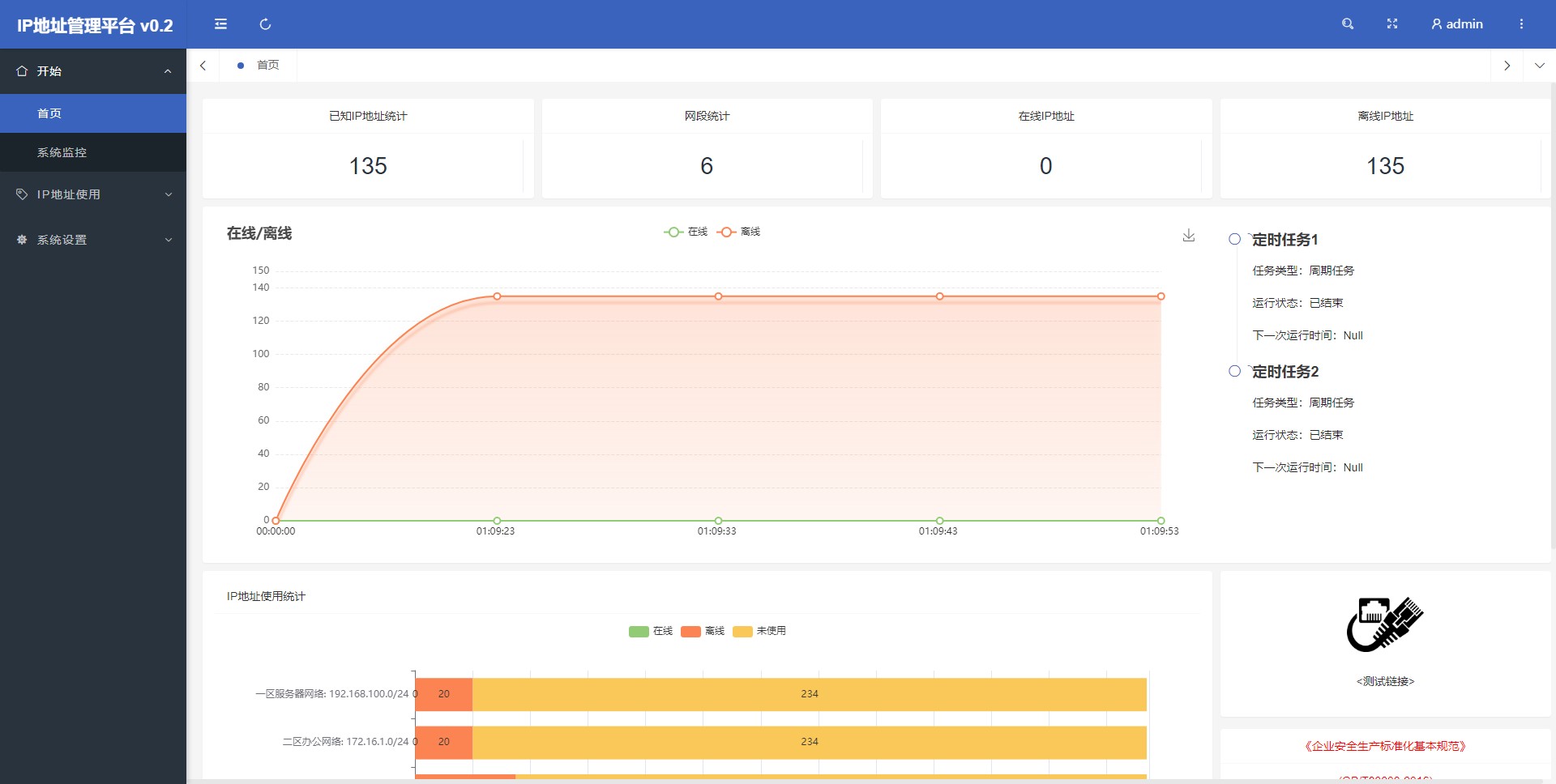

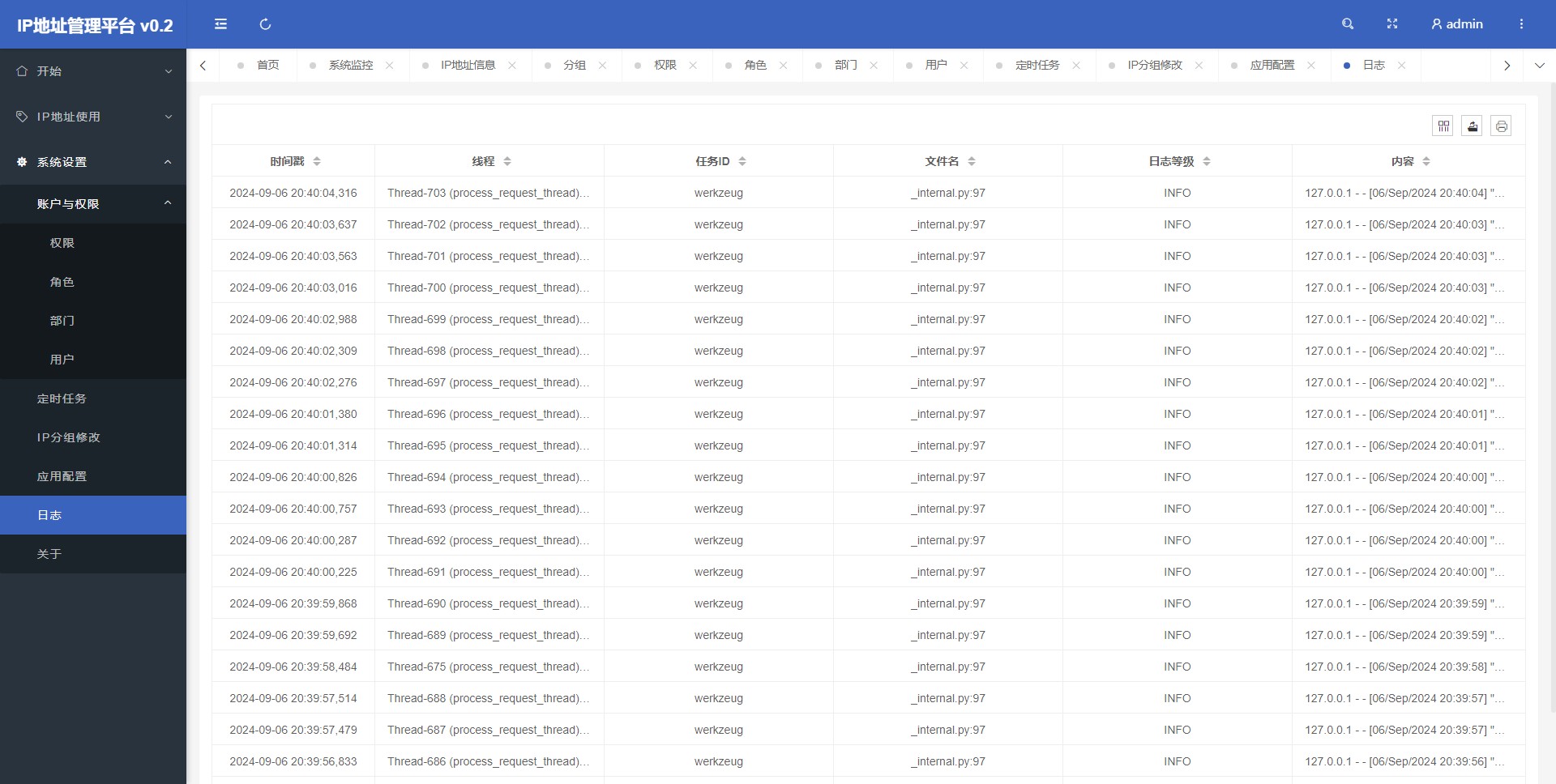

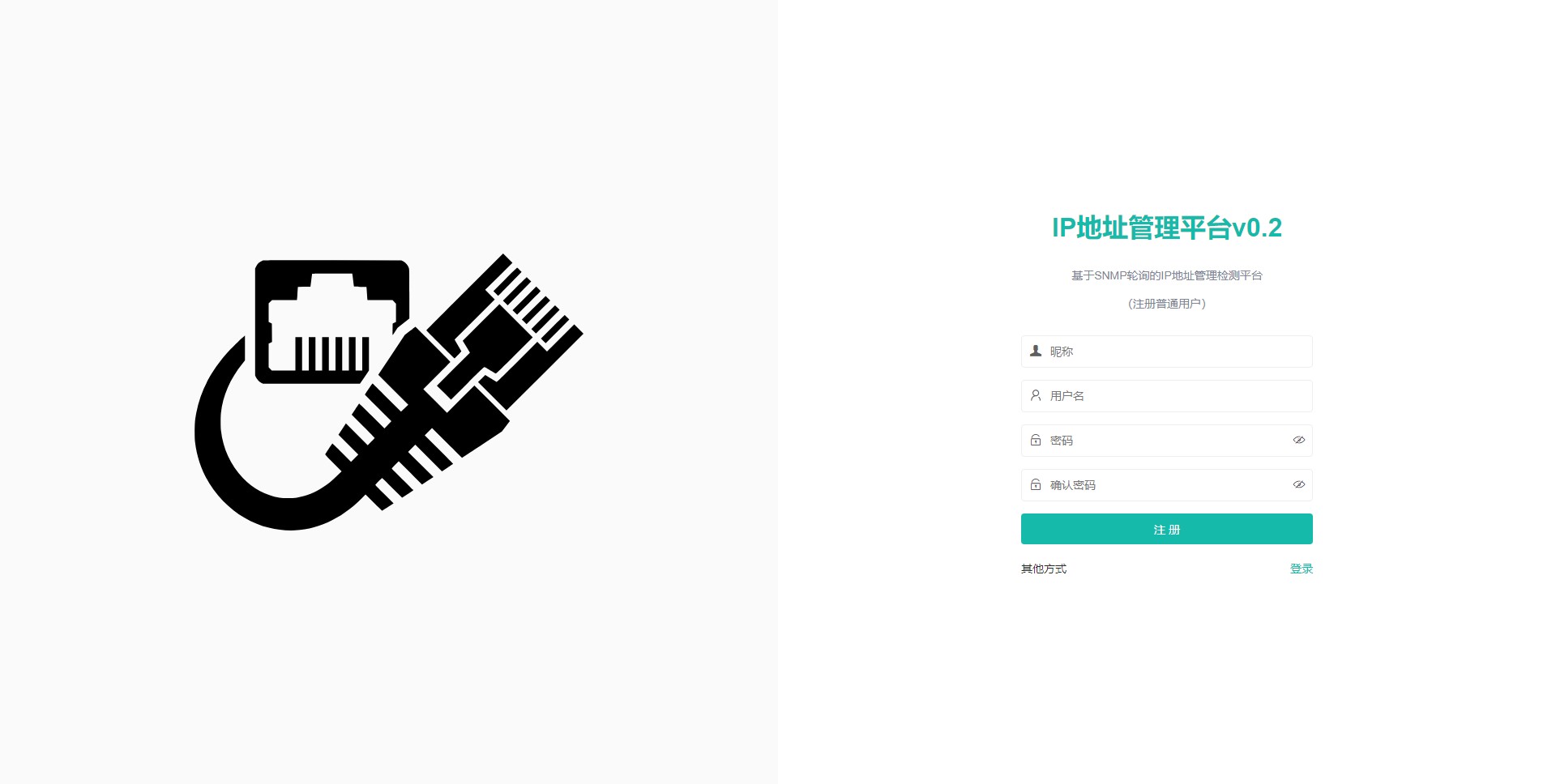

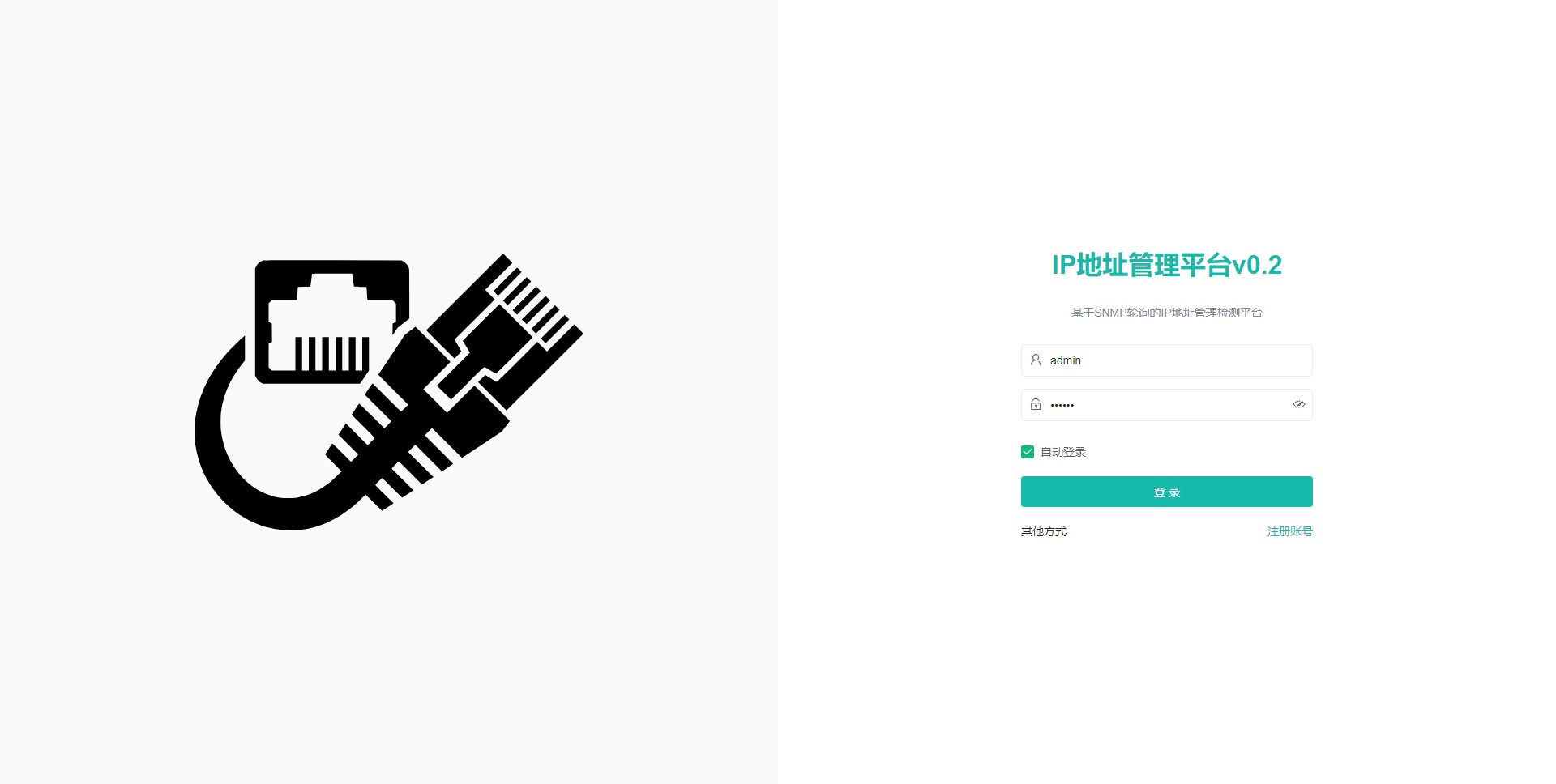

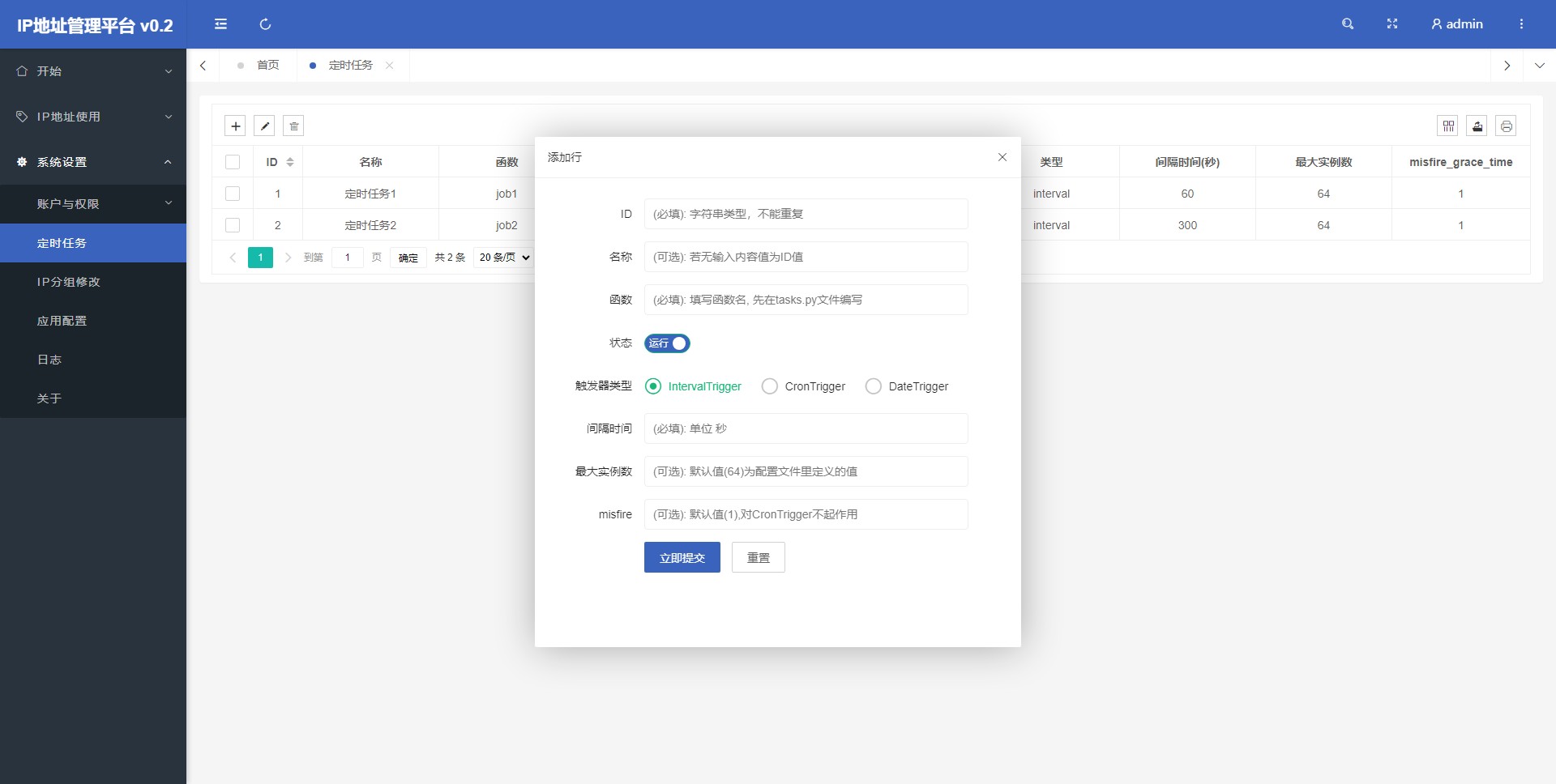

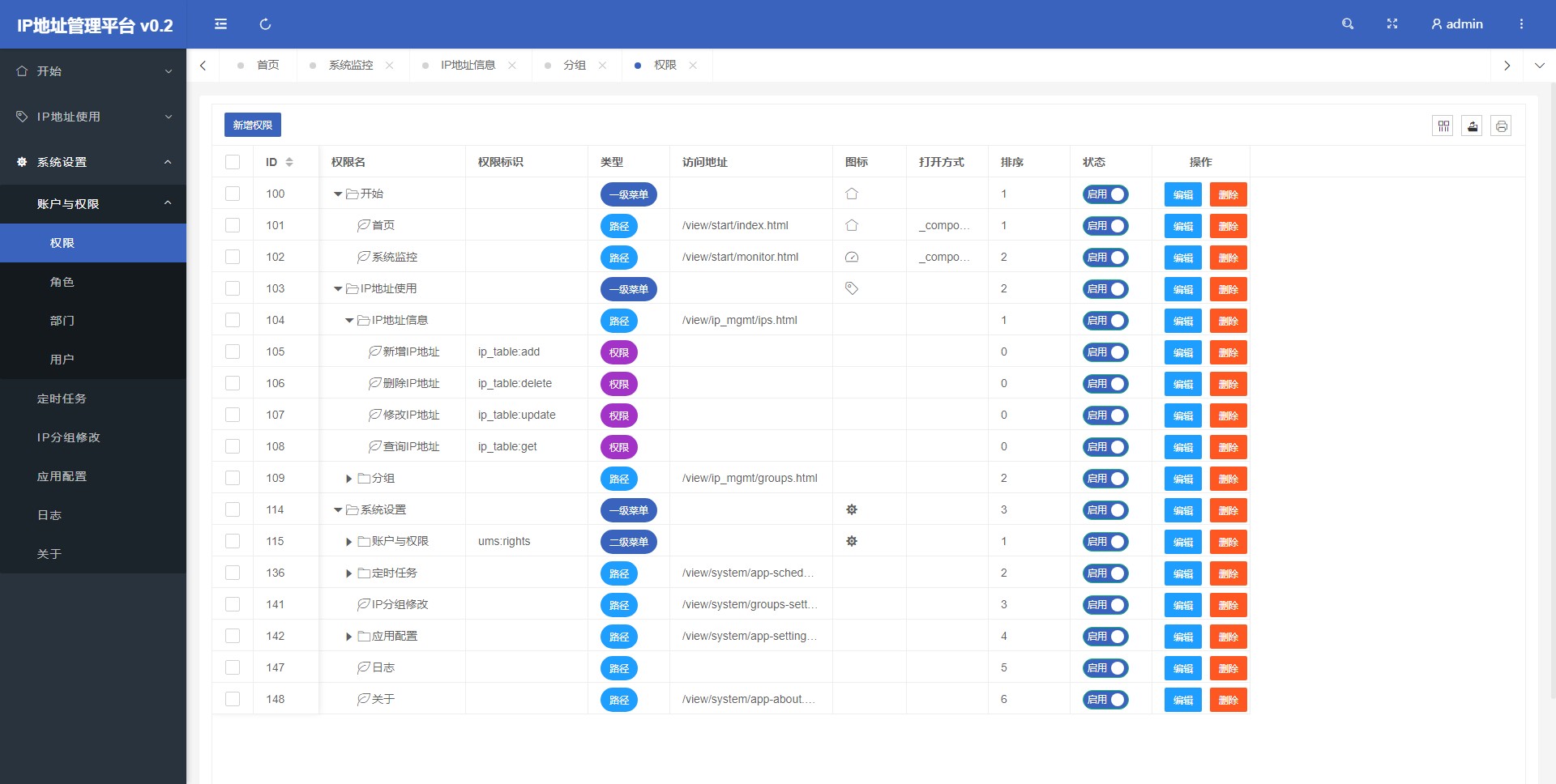

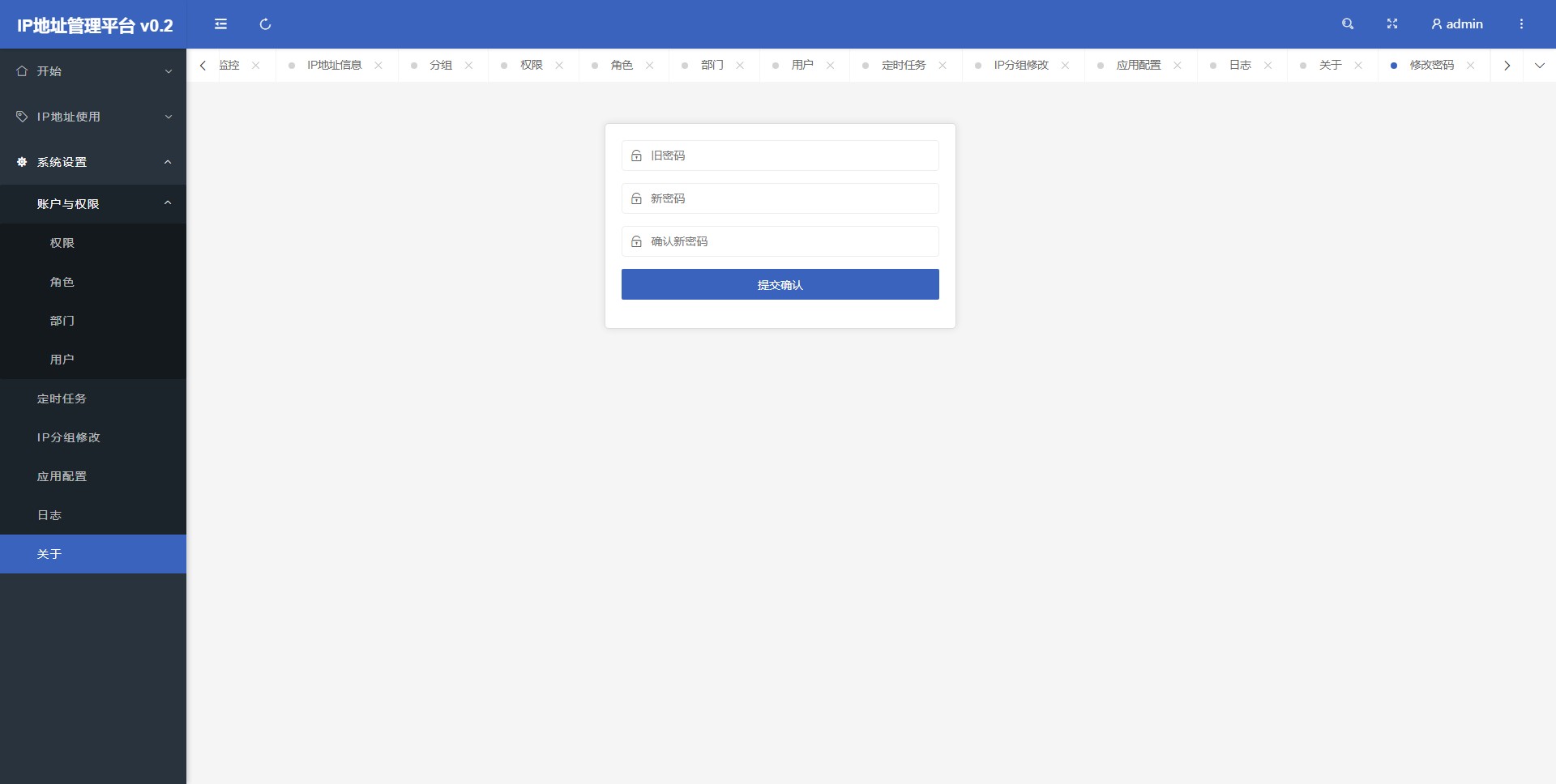

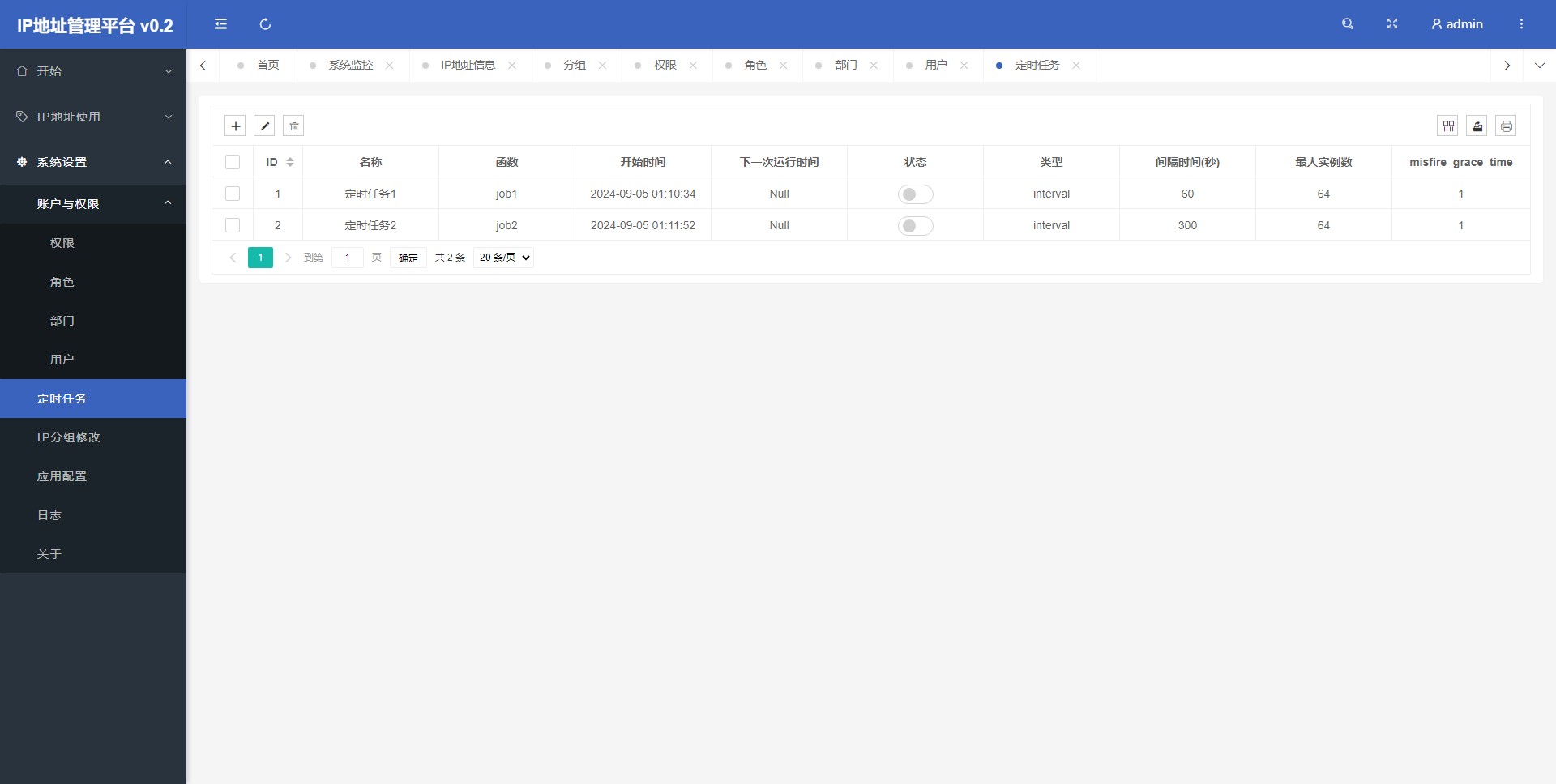

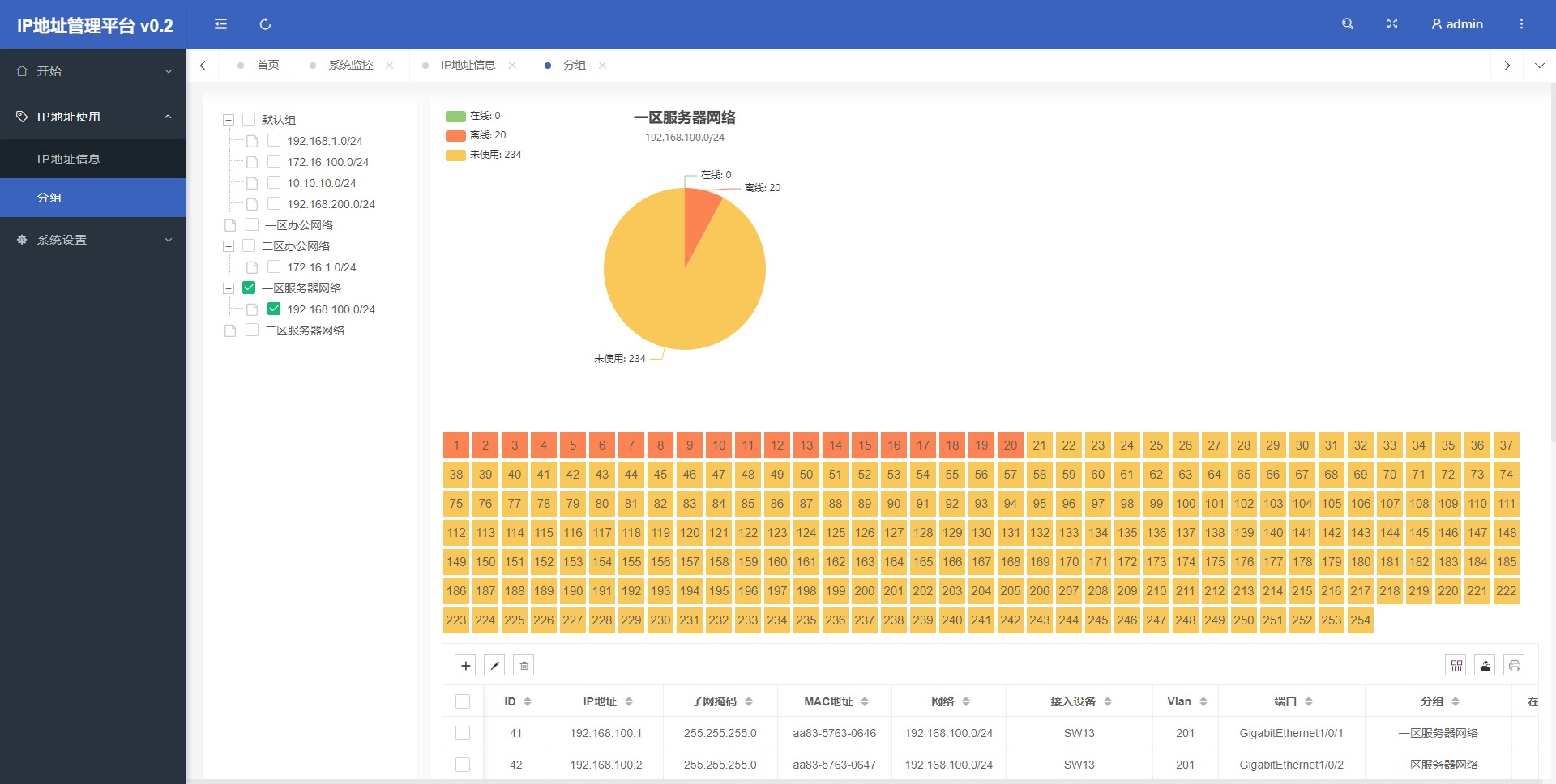

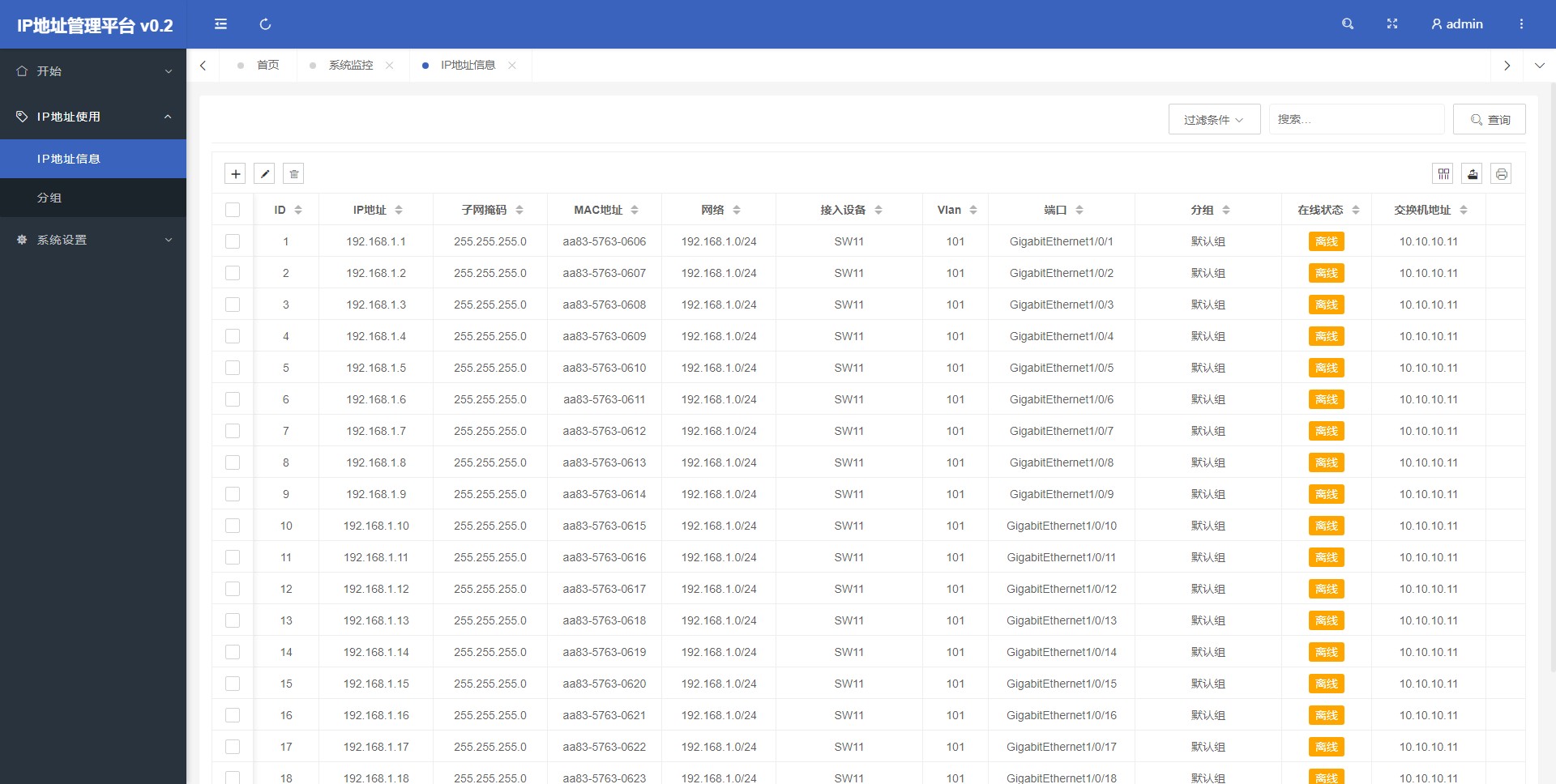

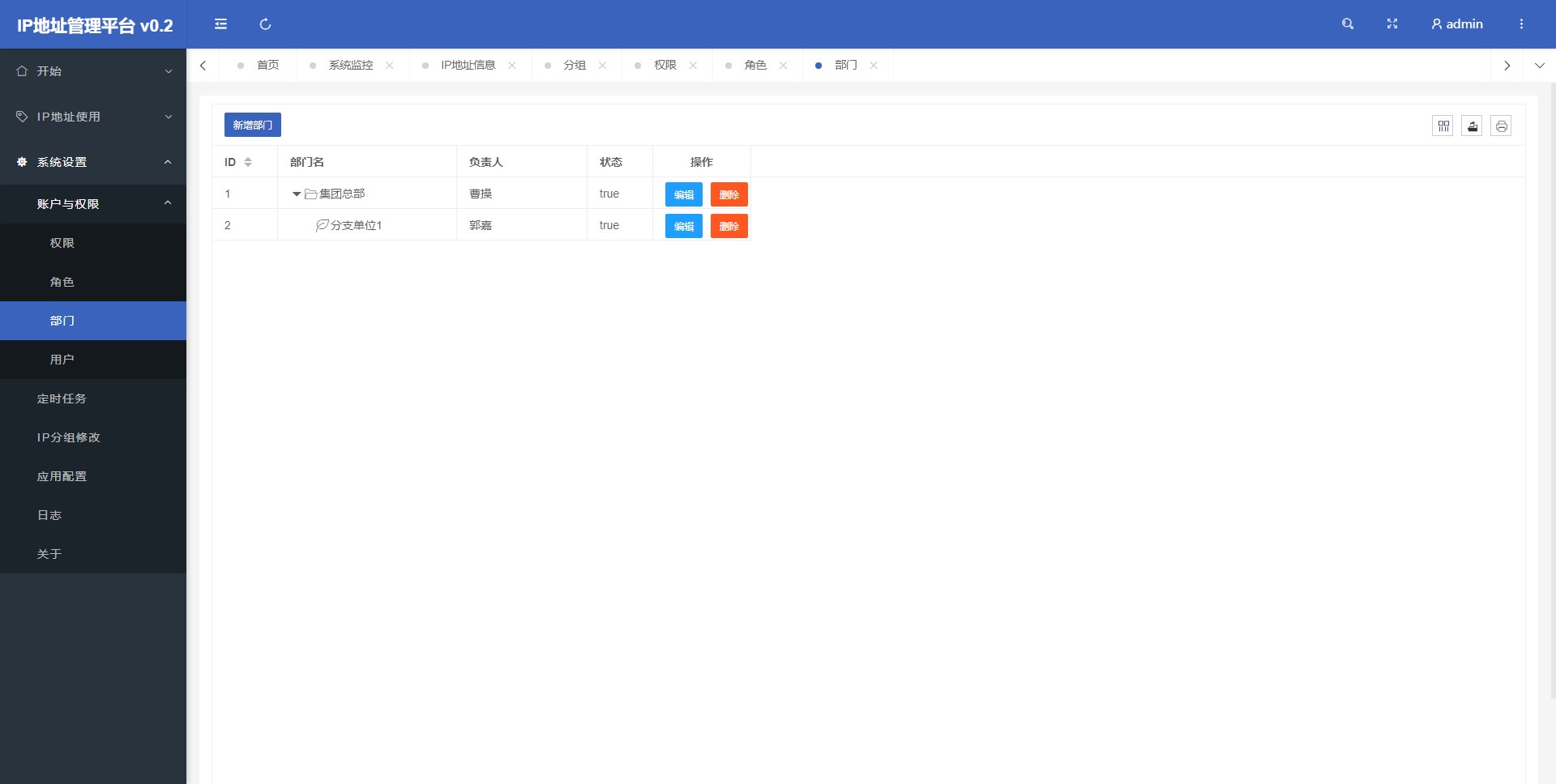

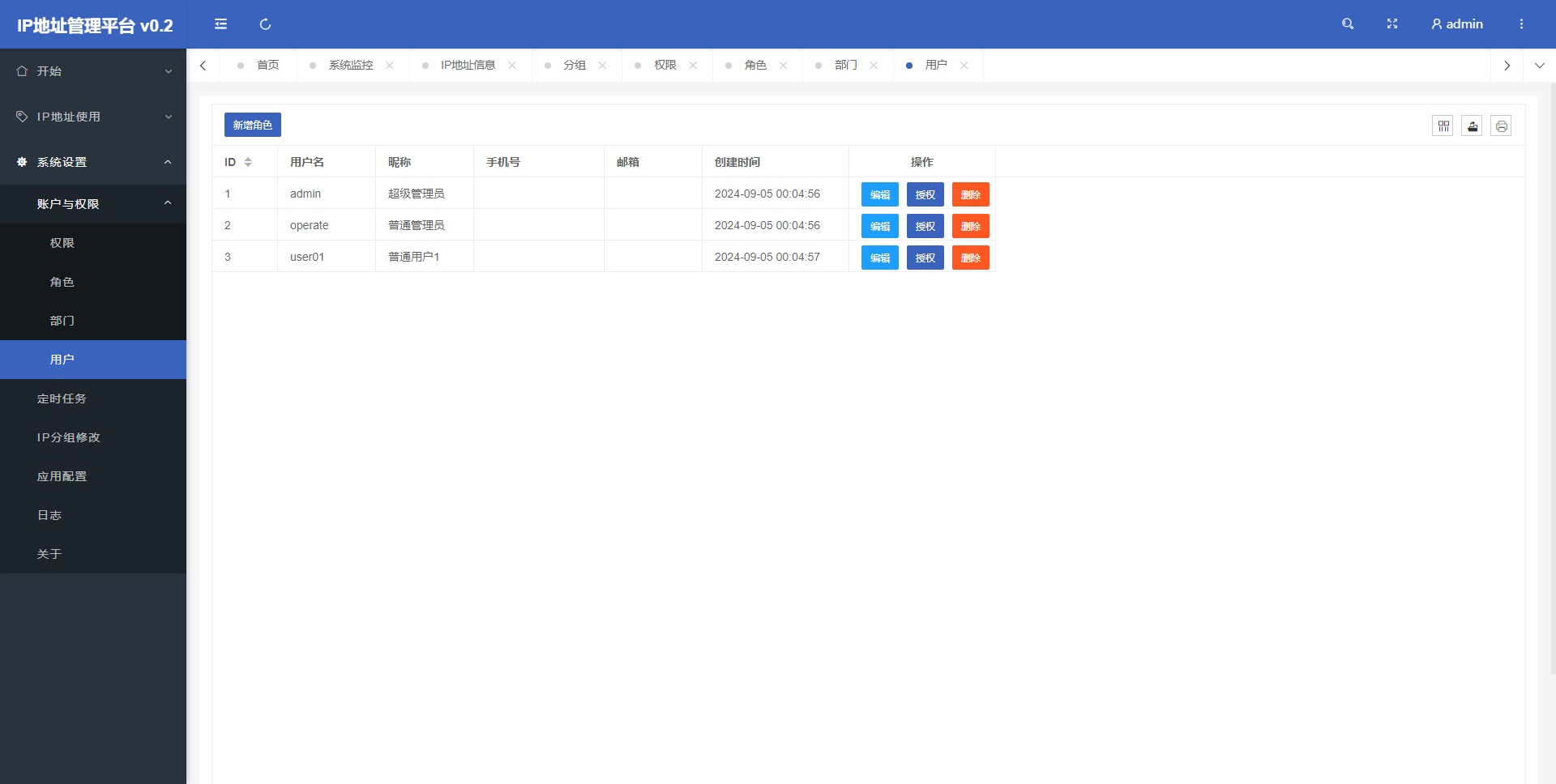

预览

高清大图看这：https://kiraster.github.io/gallery/IPA_VIEW_v0.2/

ScreenCaputure1314

ScreenCaputure1320

ScreenCaputure1002

ScreenCaputure1024

ScreenCaputure1034

ScreenCaputure1048

ScreenCaputure1123

ScreenCaputure1129

ScreenCaputure1136

ScreenCaputure1141

ScreenCaputure1151

ScreenCaputure1205

ScreenCaputure1222

ScreenCaputure1229

ScreenCaputure4014

ScreenCaputure1235

ScreenCaputure1239

About

基于pear-admin-flask Python后台管理系统进行二次开发的SNMP轮询-IP地址管理平台

Resources

Readme

License

View license
Activity

Stars

17 stars

Watchers

1 watching

Forks

4 forks
Report repository

Releases 1

v0.2 Python离线依赖包 Latest
Oct 10, 2024

Packages





Contributors

Languages
